材料名称：HOF-14
其他名称：HOF-102
CAS：NA
其他名称：HOF-102
CAS：NA
结构信息
| 单位分子式 | C60H34O8 | 单位分子量 | 882.90716 | ||
| 单体结构 | 6,60,600,60 0 0-(Pyrene-1,3,6,8-tetrayl)tetrakis(2-naphthoic acid) / H4PTTNA (CAS: 2010983-66-9) | ||||
| 孔径 | 3.0nm, 2.5nm; 层间距 3.65-3.71nm | 孔容 | 1.35 cm3/g | ||
| 比表面 | BET比表面 2500 m2/g | ||||
| 模拟结构 |  |
||||
产品性状
| 产品形貌 | 黄色粉末 Yellow Powder |
 |
||
| 粒径 | 20um 以上的柱条状颗粒 | |||
稳定性
1) HOF-14/HOF-102是最稳定的有机多孔材料之一
2) 空气中持久稳定，水溶液甚至沸水中稳定，在酸性和碱性溶液（PH 1-14）中稳定
2) 高热稳定性、热分解温度大于 400℃
2) 高热稳定性、热分解温度大于 400℃
保存和活化方法
1) 常温或低温条件下，干燥密封保存
2) 建议使用前120度（真空）活化6小时
2) 建议使用前120度（真空）活化6小时
其他特性
NA
应用领域
1) 稳定的骨架结构可储气材料和吸附材料
2) 2.5-3.1nm的较大孔径可吸附一些较大的分子离子、药物、酶和RNA等大分子，尤其适用于酶固定。
2) 2.5-3.1nm的较大孔径可吸附一些较大的分子离子、药物、酶和RNA等大分子，尤其适用于酶固定。
3) HOF-102 易于和纺织纤维复合，用于柔性器件和传感器开发

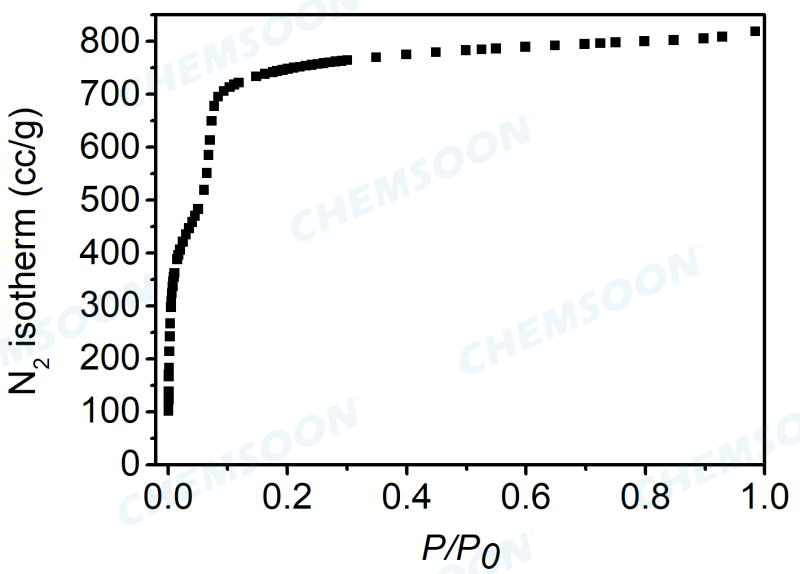

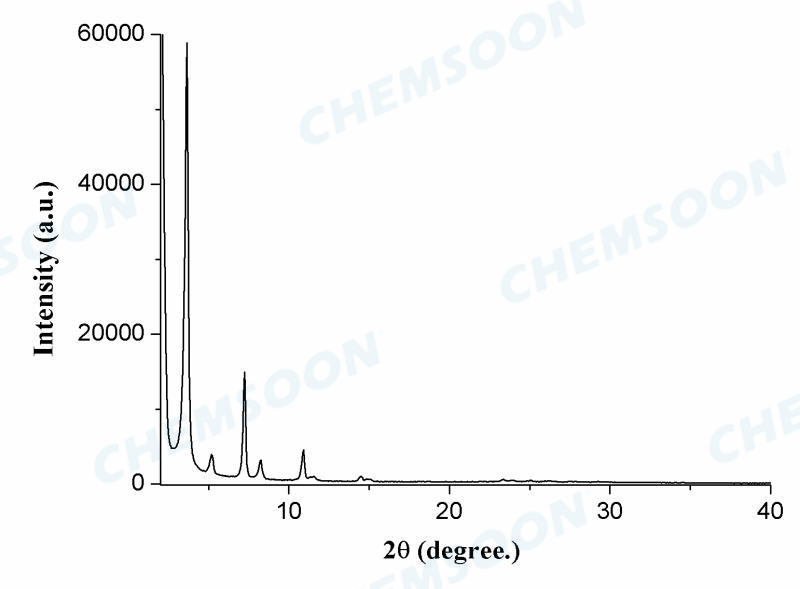

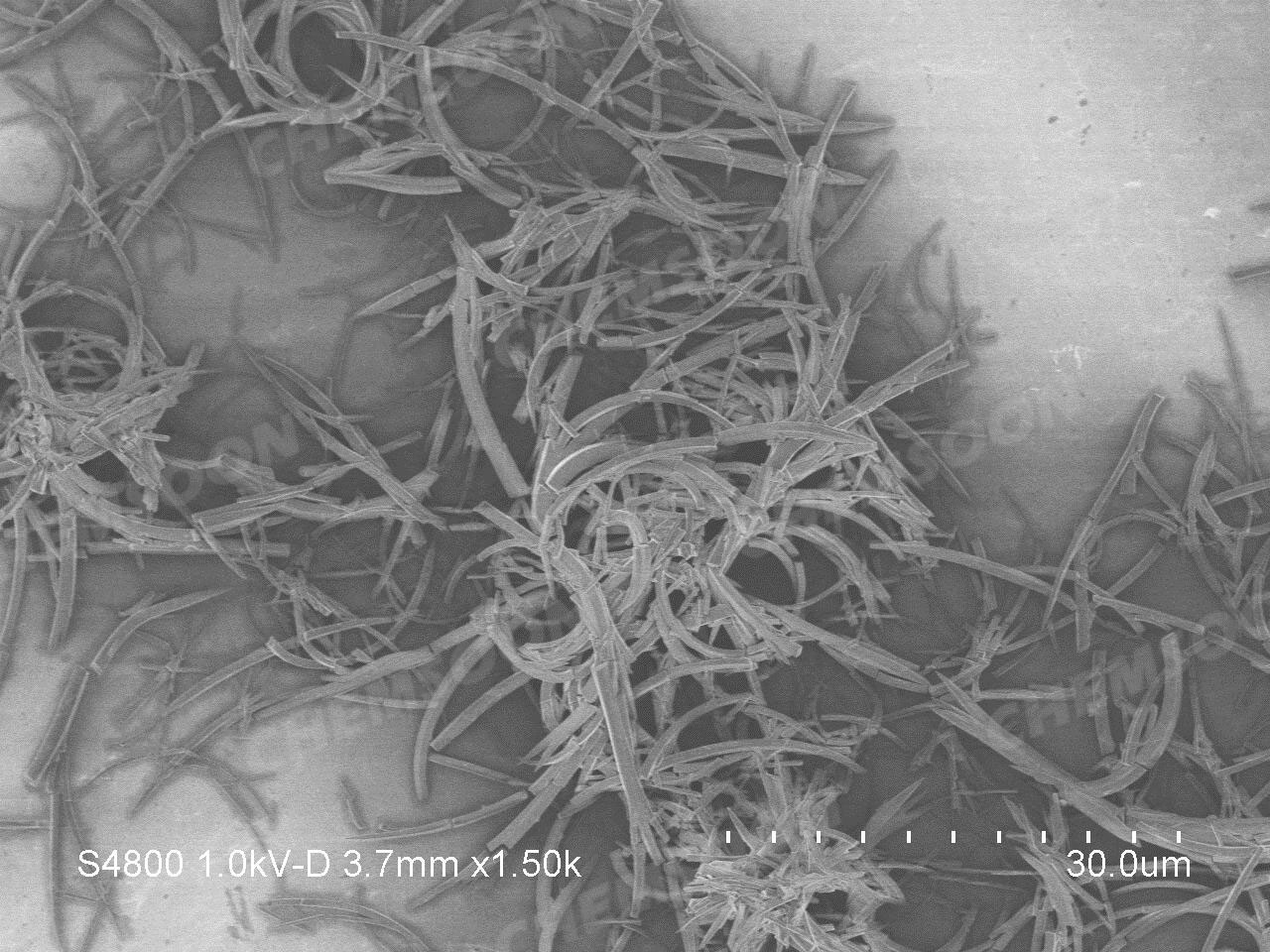

表征图谱
参考文献
1) Ma, K.; Li, P.; Xin, J.; Chen, Y.; Chen, Z.; Goswami, S.; Liu, X.; Kato, S.; Chen, H.; Zhang, X.; Bai, J.; Wasson, Me.; Maldonado, R.; Snurr, R.; Farha; O.; Cell Reports Physical Science 2020, 1, 100024, DOI:10.1016/j.xcrp.2020.100024 ; Ultrastable Mesoporous Hydrogen-Bonded Or-ganic Frameworks Based Fiber Composites To-ward Mustard Gas Detoxification
2) Wang, B.; Lv, X.; Lv, J.; Ma, L.; Lin, R.; Cui, H.; Zhang, J.; Zhang, Z.; Xiang, S.; Chen, B.; Chem. Commun., 2020, 56, 66-69, DOI: 10.1039/c9cc07802a ; A novel mesoporous hydrogen-bonded organic framework with high porosity and stability
| HM3808479-CS016095.pdf | 下载 |
