材料名称：NU-1000(Zr)
其他名称：NA
CAS：1446138-63-1
其他名称：NA
CAS：1446138-63-1
结构信息

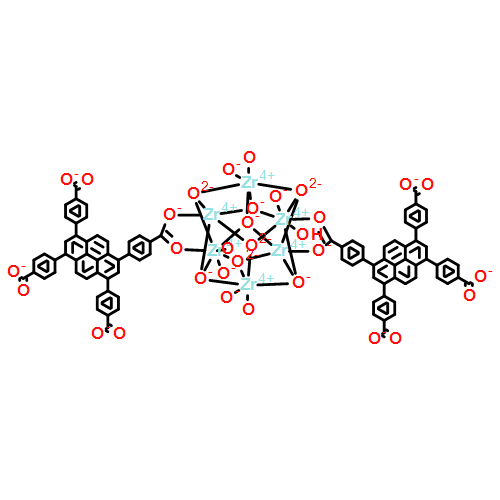

| 单位分子式 | C88H44O32Zr6 | 单位分子量 | 2160.64 | ||
| 配位金属 | Zr | 配体 | 1,3,6,8-Tetra(4-carboxylphenyl) pyrene（CAS：933047-52-0） | ||
| 孔径 | 孔径3.0 nm和1.2 nm | 孔容 | 0.466 (微孔)/1.369 (总孔) cm3/g | ||
| 比表面 | BET比表面 >2000 m2/g | ||||

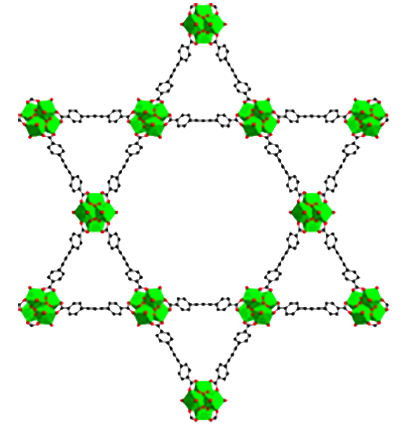

| 模拟结构 |   |
||||
产品性状

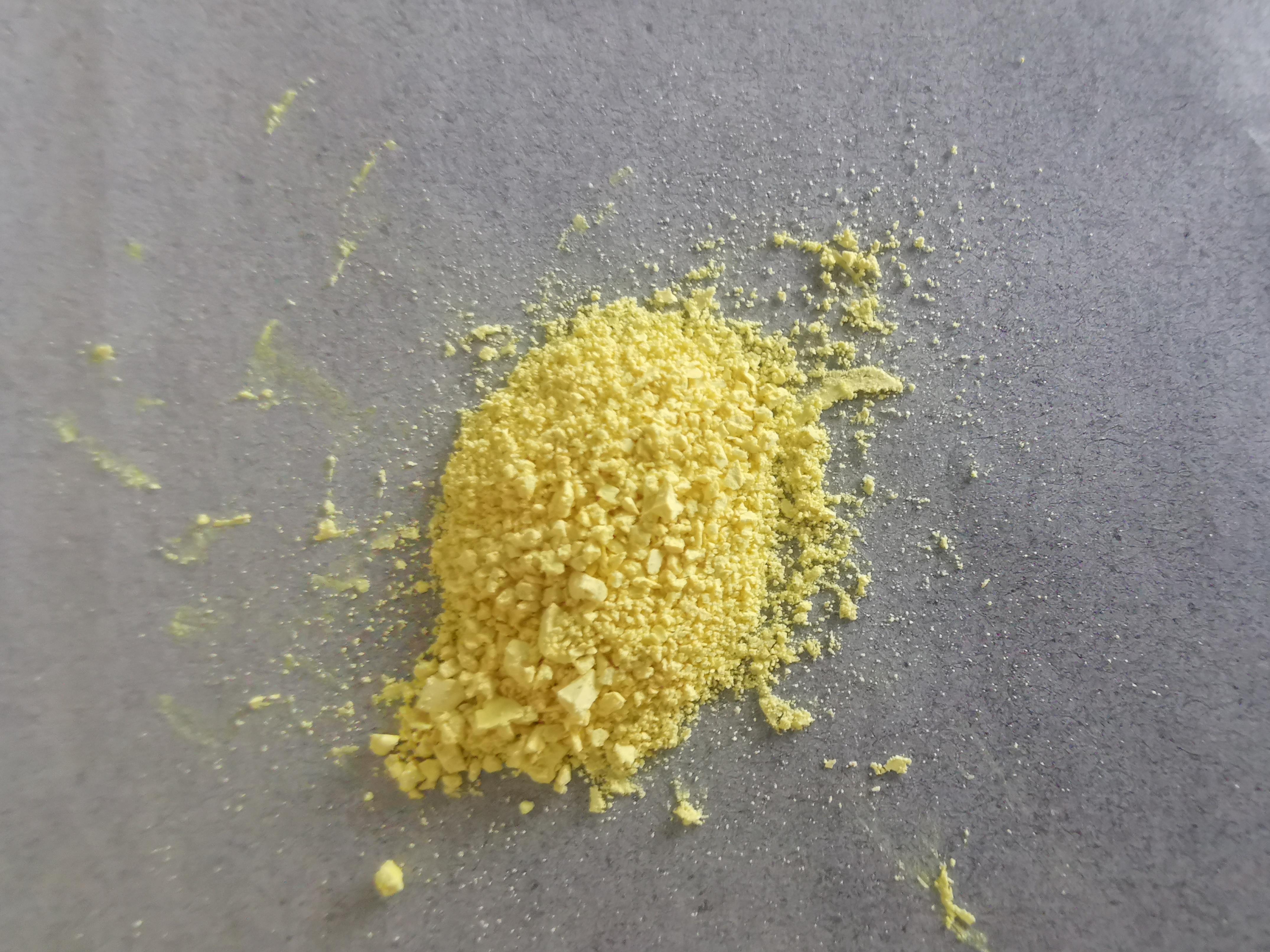

| 产品形貌 | 黄色粉末 Yellow Powder |
 |
||

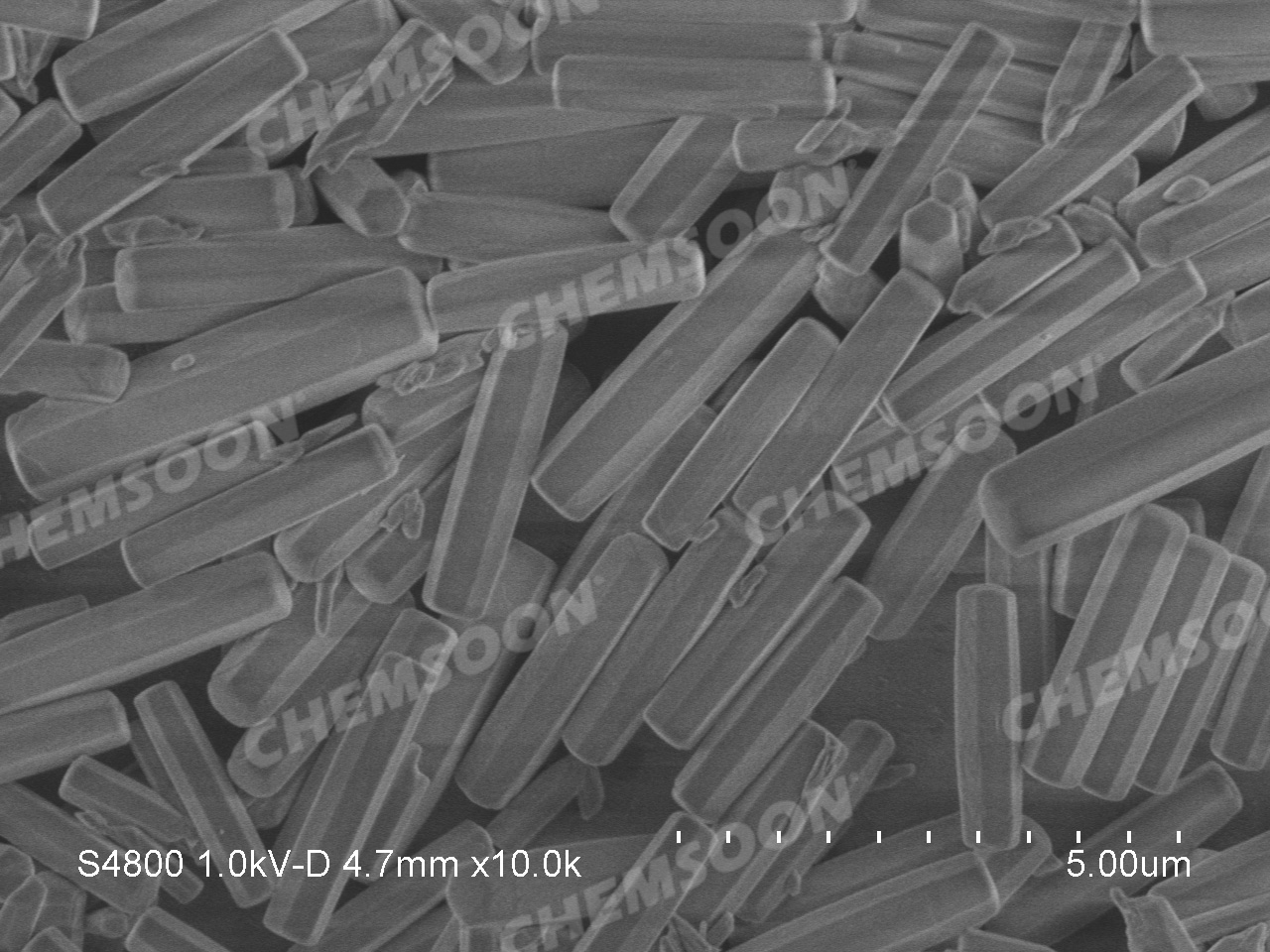

| 粒径 | 约2.5um*0.5um棒状晶粒 | |||
稳定性
1) NU-1000结构 非常稳定，在水溶液和酸性条件下稳定（PH 1-11）；在有机溶剂中稳定
2) 高热稳定性、热分解温度约 500℃
2) 高热稳定性、热分解温度约 500℃
保存和活化方法
1) 常温或低温条件下，干燥密封保存
2) 建议使用前120度（真空）活化12小时
2) 建议使用前120度（真空）活化12小时
其他特性
荧光: 在418nm激发状态下，发射波长518nm
应用领域
1) 储气材料和吸附材料,较大的孔道有利于吸附较大孔径的分子离子（如重铬酸根等）
2) NU-1000的刚性结构和大孔是良好的催化剂载体
2) NU-1000的刚性结构和大孔是良好的催化剂载体

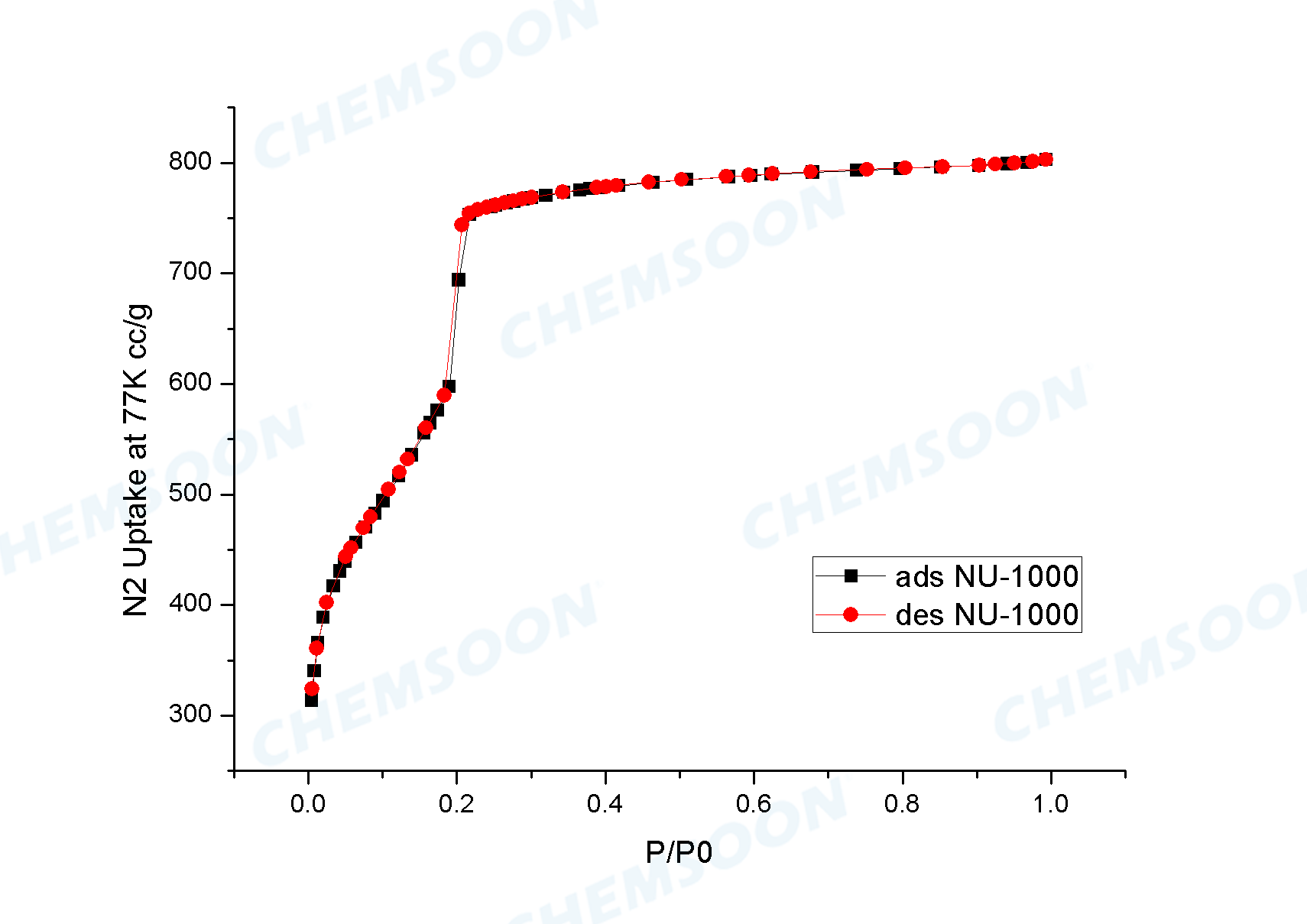

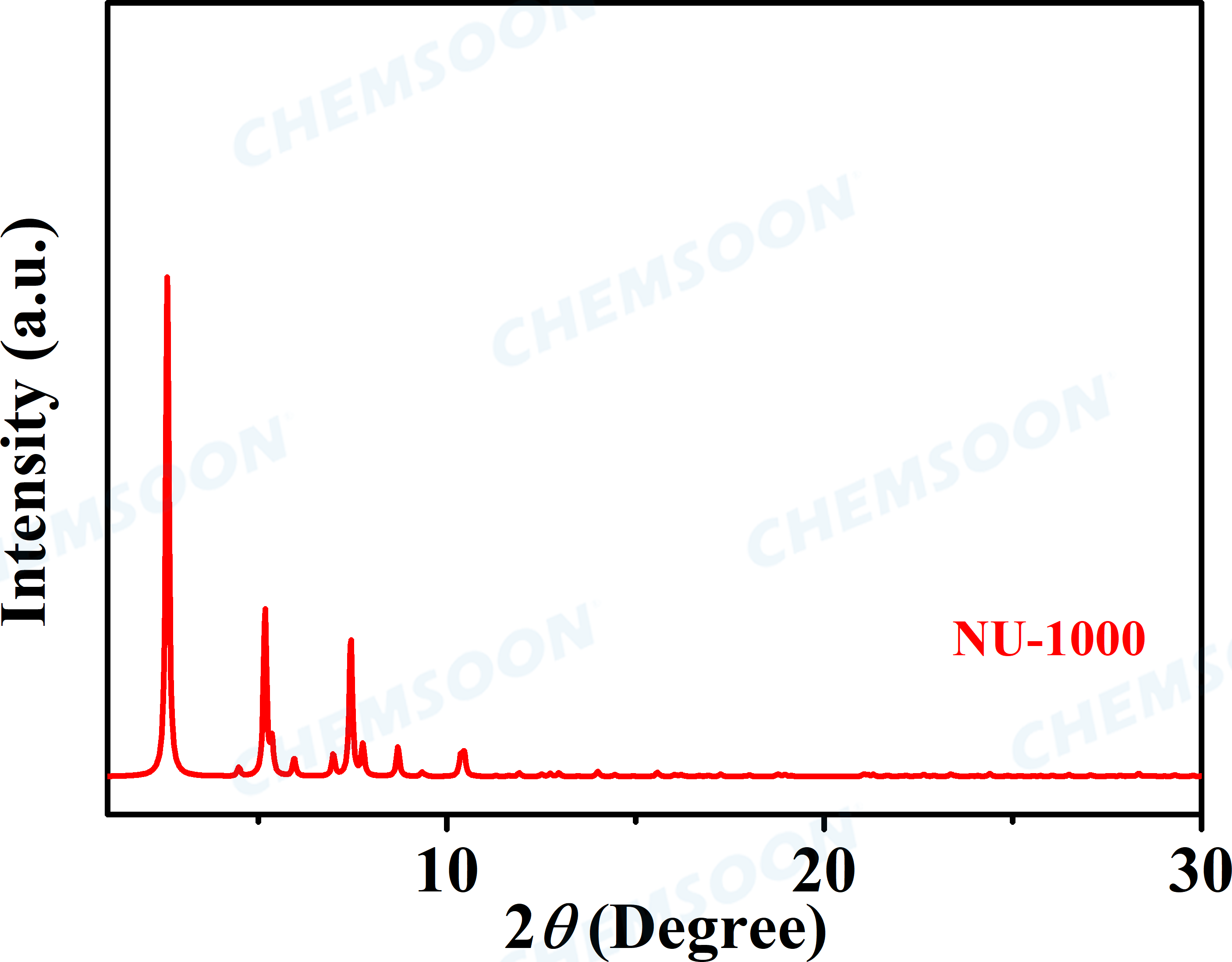

表征图谱
参考文献
1) J. E. Mondloch, W. Bury, D. Fairen-Jimenez, S. Kwon, E. J. DeMarco, M. H. Weston, A. A. Sarjeant, S. T. Nguyen, P. C. Stair, R. Q. Snurr, O. K. Farha and J. T. Hupp, J. Am. Chem. Soc., 2013, 135, 10294-10297, DOI: 10.1021/ja4050828 ; Vapor-Phase Metalation by Atomic Layer Deposition in a Metal-Organic Framework
2) T. Islamoglu, K.-i. Otake, P. Li, C. T. Buru, A. W. Peters, I. Akpinar, S. J. Garibaya and O. K. Farha, CrystEngComm, 2018, 20, 5913-5918, DOI: 10.1039/C8CE00455B ; Revisiting the structural homogeneity of NU-1000, a Zr-based metal–organic framework
3) T. E. Webber, W.-G. Liu, S. P. Desai, C. C. Lu, D. G. Truhlar, R. L. Penn, ACS Appl. Mater. Interfaces 2017, 9, 39342– 39346, DOI: 10.1021/acsami.7b11348 ; Role of a Modulator in the Synthesis of Phase-Pure NU-1000
