English
+86-21-51987688
sales@chemsoon.com
我的账户
购物车
0
件
结构式搜索
首页
MOF材料有机配体
羧酸MOF配体
多元羧酸MOF配体
四元羧酸MOF配体
三元羧酸MOF配体
二元羧酸MOF配体
对苯二甲酸型配体
间苯二甲酸型配体
联苯二甲酸型配体
多联苯二甲酸型配体
其它二元羧酸配体
含氮MOF配体
多元含氮MOF配体
多元吡啶配体
多元咪唑配体
其他多元含氮唑配体
三元含氮MOF配体
三元吡啶配体
三元咪唑配体
其他三元含氮唑配体
二元含氮MOF配体
二元吡啶配体
二元咪唑配体
其他二元含氮唑配体
羧酸含氮混合MOF配体
多元混合配体
三元混合配体
二元混合配体
其他MOF配体
二维MOF配体
卟啉
A4-卟啉
A2B2-卟啉
A3B1-卟啉
原卟啉和其他卟啉
金属卟啉
可定制MOF配体
有机框架单体砌块
四苯乙烯砌块
单取代TPE分子
双取代TPE分子
四取代TPE分子
三苯基苯砌块
对苯二甲酸衍生物
异肽酸酯砌块
联吡啶中间体
卤代芳烃中间体
其他单体中间体
COF有机单体
醛COF单体
多元醛基COF单体
四元醛基COF单体
三元醛基COF单体
二元醛基COF单体
氨基COF单体
多元氨基COF单体
四元氨基COF单体
三元氨基COF单体
二元氨基COF单体
硼酸和硼酸酯单体
多元硼酸单体
三元硼酸单体
二元硼酸单体
炔基有机框架单体
多元炔基单体
三元炔基单体
二元炔基单体
腈基有机框架单体
多元腈基单体
三元腈基单体
二元腈基单体
乙腈基单体
卤代有机框架单体
多元卤代单体
三元卤代单体
二元卤代单体
邻二酚和二胺单体
多元二酚和二胺单体
三元二酚和二胺单体
二元二酚和二胺单体
混合COF单体
其他COF单体
可定制COF单体
MOF-有机框架材料
按金属分类的MOF材料
含铁MOF材料
含铜MOF材料
含铝MOF材料
含锆MOF材料
含锌MOF材料
含钛MOF材料
含铬MOF材料
其它金属MOF材料
双金属/MOF材料
按构型来源的MOF材料
IRMOFs
IRMOFs 1-12
MOF-74
MIL-MOF材料
MIL-101型MOF材料
MIL-100型MOF材料
MIL-53型MOF材料
其他MIL-MOFs
ZIF-MOF材料
UiO-MOF材料
PCN-MOF材料
阴离子柱撑多孔材料
其他构型MOF材料
不同功能的MOF材料
气体吸附和分离
氢气吸附和分离
二氧化碳吸附和分离
工业气体分离
乙炔/乙烯/乙烷的分离
丙炔/丙烯/丙烷的分离
氧气吸附和空分
大孔MOF-用于酶固定
规则介孔MOF材料
细胞实验用纳米级MOF
二维导电MOF材料
吸水吸湿MOF材料
发光MOF材料和探针
MOF掺杂复合与衍生
MOF碳化材料
HOF氢键有机框架材料
COF-有机多孔材料
COF共价有机框架材料
亚胺类COF材料
β-酮烯胺TP-COF材料
共价三嗪框架材料CTF
聚酰亚胺PI-COF材料
sp2-碳碳双键COF材料
不同功能特点COF材料
光电功能COF材料
卟啉酞菁基COF材料
噻吩噻唑基COF材料
杂稠环COF材料
AIE-COFs
三苯胺COF材料
三嗪/三苯基苯COF
侧链可后修饰的COF
羟基侧链的COF
乙烯基/炔基侧链COF
可离子化COF
可络合金属COF
特殊形貌和分散性COF
不同拓扑结构COF材料
3D-COF材料
高分子功能材料
g-C3N4 碳化氮
RAFT试剂
离子液体
光电材料
荧光探针及中间体
光电材料中间体
高分子单体
引发剂
交联剂
Cross-Linkers
聚合物
合成化学
原料药合成
API原料药
医药中间体
中药标准品
抑制剂
农药标准品
辅酶
植物提取物衍生物
特种氘代试剂
配体和催化剂
不对称催化配体
小分子催化剂
其他配体
金属催化剂
合成砌块
手性中间体
稠环及衍生物
叠氮/重氮
芳烃
取代芳烃
羧酸/酯类
含氮杂环
腈类
硼酸
长链
烯烃/炔烃
其它化合物
首页
>
行业动态
> 【TAPT-COF】一种用于高效吸附二氧化碳的三嗪基共价有机聚合物
【TAPT-COF】一种用于高效吸附二氧化碳的三嗪基共价有机聚合物
摘要:
Indian Association for the Cultivation of Science的Asim Bhaumik等报道的本篇文章(
Chem. Commun., 2015,51, 10050-10053
)中成功合成了一种新型的基于三嗪的六边形有序共价有机聚合物(
TRITER-1
),通过1,3,5-三(4-氨基苯基)三嗪(TAPT)和对苯二甲醛的席夫碱缩合反应制备。该有序多孔聚合物具有高比表面积(716 m²/g)和优异的CO2吸附能力(在273 K和5 bar压力下达到58.9 wt%)。本研究的COF材料在环境修复领域具有潜在的应用价值,尤其是在温室气体CO2的吸附和固定方面。
研究背景:
1) 随着大气中CO2含量的增加,全球变暖和气候变化问题日益严重,因此开发能够有效吸附和固定CO2的材料显得尤为重要。
2) 尽管已有多种多孔材料如MOFs、COFs和多孔有机聚合物(POPs)被广泛研究,但这些材料在稳定性和吸附能力上仍存在局限。
3) 本文作者提出了一种直接一锅法合成策略,通过设计合成新型的三嗪功能化的共价有机聚合物,不仅提高了材料的结晶性和多孔性,还增强了对CO2的吸附能力。
实验部分:

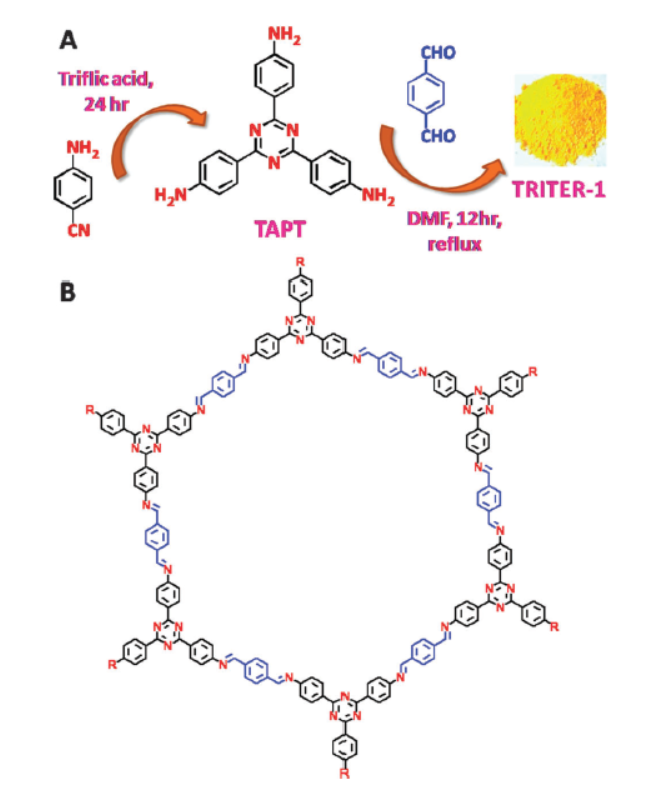

1. TAPT的合成:
1) 将4-氨基苯腈在超酸催化下进行三聚反应,制备1,3,5-三(4-氨基苯基)三嗪(TAPT)。
2) 反应在室温下进行,直到反应完全,通常需要数小时。
2. TRITER-1的合成:
1) 将TAPT和对苯二甲醛按一定比例溶解在无水二甲基甲酰胺中,混合均匀后在150°C下回流12小时。
2) 反应完成后,将产物冷却至室温,过滤并用二甲基甲酰胺多次洗涤以去除未反应的单体。
3) 将洗涤后的固体在60°C下真空干燥过夜,得到TRITER-1。
3. CO2吸附实验:
1) 将TRITER-1样品在273 K和298 K的不同温度下进行CO2吸附实验。
2) 使用自动气体吸附仪在0至5 bar的压力范围内测量CO2吸附等温线。
3) 每个实验重复至少三次,以确保数据的准确性和重复性。
分析测试:

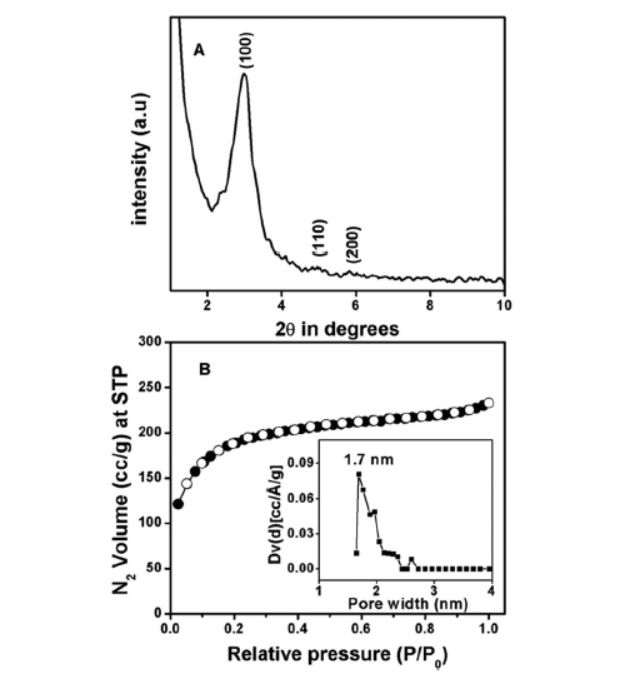

1. 小角粉末X射线衍射(PXRD):
- 使用Rigaku MiniFlex X射线衍射仪,扫描速度为10°/min,得到TRITER-1的PXRD图谱,显示出有序的2D六边形介晶相。
2. 高分辨率透射电子显微镜(HR-TEM):
- 使用HR-TEM观察TRITER-1的微观结构,确认了六边形排列的均匀有序超微孔,平均孔径约为1.52 nm。
3. N2吸附-脱附等温线:
- 在Quantachrome Autosorb-iQ2-MP体积气体吸附分析仪上,测量TRITER-1的77 K N2吸附-脱附等温线,BET比表面积为716 m²/g,孔容为0.32 cc/g。

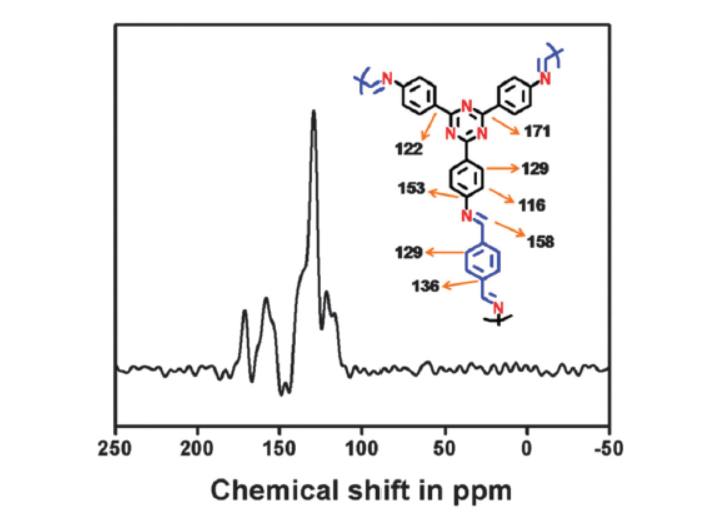

4. 固体核磁共振(13C CP MAS NMR):
- 使用13C CP MAS NMR谱图分析TRITER-1中不同化学环境中的碳原子,确认了三嗪环和亚胺键的形成。
5. 傅里叶变换红外光谱(FT-IR):
- 使用FT-IR谱图分析TRITER-1的化学结构,观察到C=N和C-N键的特征吸收峰。
6. 热重分析(TGA):
- 使用TGA分析TRITER-1的热稳定性,发现材料在400°C时开始出现主要的重量损失。

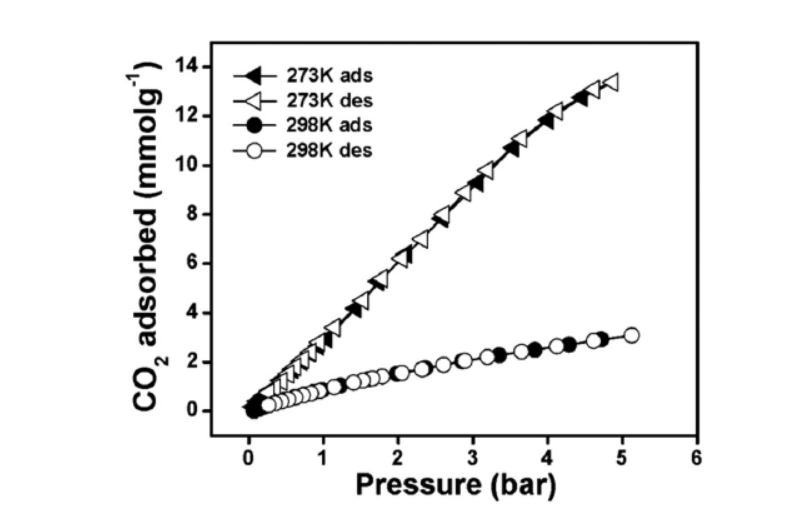

7. CO2吸附等温线:
- 在273 K和5 bar压力下,TRITER-1的最大CO2吸附量为13.38 mmol/g(即58.9 wt%),在298 K下为3.11 mmol/g(即13.7 wt%)。
8. 元素分析:
- 通过元素分析确定TRITER-1中C, H和N的含量,分别为C = 78.67%,H = 3.99%和N = 16.03%。
9. 循环测试:
- TRITER-1在连续四次CO2吸附循环后,吸附容量仅减少了3.24%,显示出良好的循环稳定性。
总结:
本文通过一锅法合成了新型的基于三嗪的共价有机聚合物TRITER-1,该材料具有高比表面积和优异的CO2吸附能力。TRITER-1的成功合成不仅提高了材料的结晶性和多孔性,还增强了对CO2的吸附能力,为环境修复领域提供了一种潜在的新材料。
展望:
本研究的成果为开发新型高效CO2吸附材料提供了新的思路。未来的研究可以进一步探索TRITER-1在实际环境修复中的应用,如从工业排放中吸附CO2。此外,还可以研究如何通过改变合成条件或引入其他功能团来进一步提高材料的吸附性能和稳定性。此外,对于TRITER-1在长期循环使用中的性能变化也需要进行更深入的研究。
A triazine-based covalent organic polymer for efficient CO2 adsorption
文章作者:
Ruth Gomes, Piyali Bhanja and Asim Bhaumik*
DOI:
10.1039/c5cc02147b
文章链接:
https://pubs.rsc.org/en/content/articlelanding/2015/cc/c5cc02147b
本文为科研用户原创分享上传用于学术宣传交流,具体内容请查阅上述论文,如有错误、侵权等请联系修改、删除。未经允许第三方不得复制转载。
购销咨询
技术咨询
选择分类
