摘要：
武汉纺织大学姜亚龙、杨应奎和中南民族大学金士威老师等报道的本篇文章（Energy Environ. Mater. 2024, 0, e12797）中本文通过在碳纳米管(CNTs)存在下，利用1,10-联苯基-3,30,5,50-四醛(BTA)和1,4-二氨基苯(DAB)之间的席夫碱缩合反应，成功合成了核壳异质结构复合材料(CNT@COF)。这种复合材料结合了CNTs的高导电性和共价有机框架(COFs)的高比表面积，显著提高了电子传输和锂离子存储性能。在完全活化后，CNT@COF阳极展现出2324 mAh g⁻¹的比容量，这是目前报道的有机电极材料中最高的比容量。同时，该材料还表现出优异的倍率性能和循环稳定性。通过傅里叶变换红外光谱(FTIR)和X射线光电子能谱(XPS)进一步揭示了COF部分的氧化还原反应机制，涉及锂离子与C=N基团的可逆氧化还原反应以及苯环中不饱和C=C键的逐步电化学活化。

研究背景：
1. 商用石墨阳极在锂离子电池(LIBs)中的理论比容量较低，限制了其进一步应用。
2. 研究者探索了基于转化和合金化反应的高容量阳极材料，如硅基材料、锡基材料和过渡金属化合物，但这些材料在循环过程中体积膨胀显著，限制了其电化学性能。
3. 本文创新点：
   - 提出了一种新的核壳异质结构设计，通过CNTs和席夫碱连接的COFs的结合，提高了材料的导电性和氧化还原活性。
   - 利用CNTs作为导电核，COFs作为氧化还原活性壳，形成了具有高比表面积的三维杂化结构，促进了电子传输和锂离子的电化学利用。
   - 通过实验和理论计算，揭示了COF部分的氧化还原反应机制，为设计高性能LIBs提供了新的思路。

实验部分：

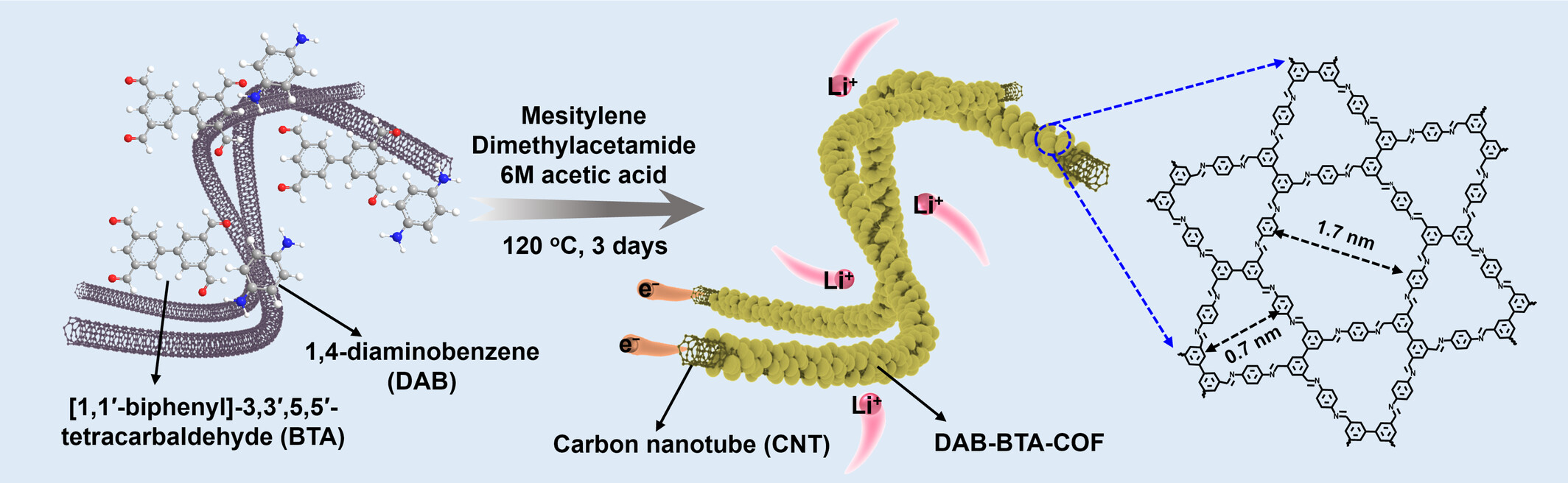

1. CNT@COF核壳异质结构的合成：
   - 实验步骤：
     1. 将1,10-联苯基-3,30,5,50-四醛(BTA)和1,4-二氨基苯(DAB)按照一定比例混合，加入到含有CNTs的溶剂中。
     2. 在120°C下反应3天，通过原位席夫碱缩合反应在CNTs表面形成COFs，形成CNT@COF核壳结构。
     3. 制备了三种不同CNT含量的复合材料(CNT@COF-X，X为CNTs的相对含量，分别为5%，10%，20%)。
     4. 反应结束后，通过离心、洗涤和干燥得到最终的CNT@COF-X复合材料。
   - 实验结果：通过SEM和TEM观察到CNT@COF-X复合材料表面粗糙，由纳米颗粒组成，CNTs被COFs纳米颗粒均匀覆盖，形成了核壳异质结构。
2. 电化学性能测试：
   - 实验步骤：
     1. 将合成的CNT@COF-X复合材料与导电剂、粘合剂混合，涂覆在铜箔上，制备成电极。
     2. 组装半电池，以锂箔作为对电极，1 M LiPF6在EC/DEC溶液中作为电解液。
     3. 通过循环伏安法(CV)和恒流充放电法(GCD)测试电极材料的循环性能和倍率性能。
     4. 在0.01到3 V (vs Li+/Li)的电压范围内，以0.5 mV s⁻¹的扫描速率进行CV测试。
   - 实验结果：
     - CNT@COF-20在0.1 A g⁻¹的电流密度下展现出1090.7 mAh g⁻¹的可逆容量，远高于BTA-DAB-COF (614.2 mAh g⁻¹)、CNT@COF-5 (786.6 mAh g⁻¹)和CNT@COF-10 (909.2 mAh g⁻¹)。
     - 在5 A g⁻¹的高电流密度下，CNT@COF-20仍能保持351.2 mAh g⁻¹的比容量。
3. 电化学阻抗谱(EIS)测试：
   - 实验步骤：测试BTA-DAB-COF和CNT@COF-X电极的电化学反应动力学。

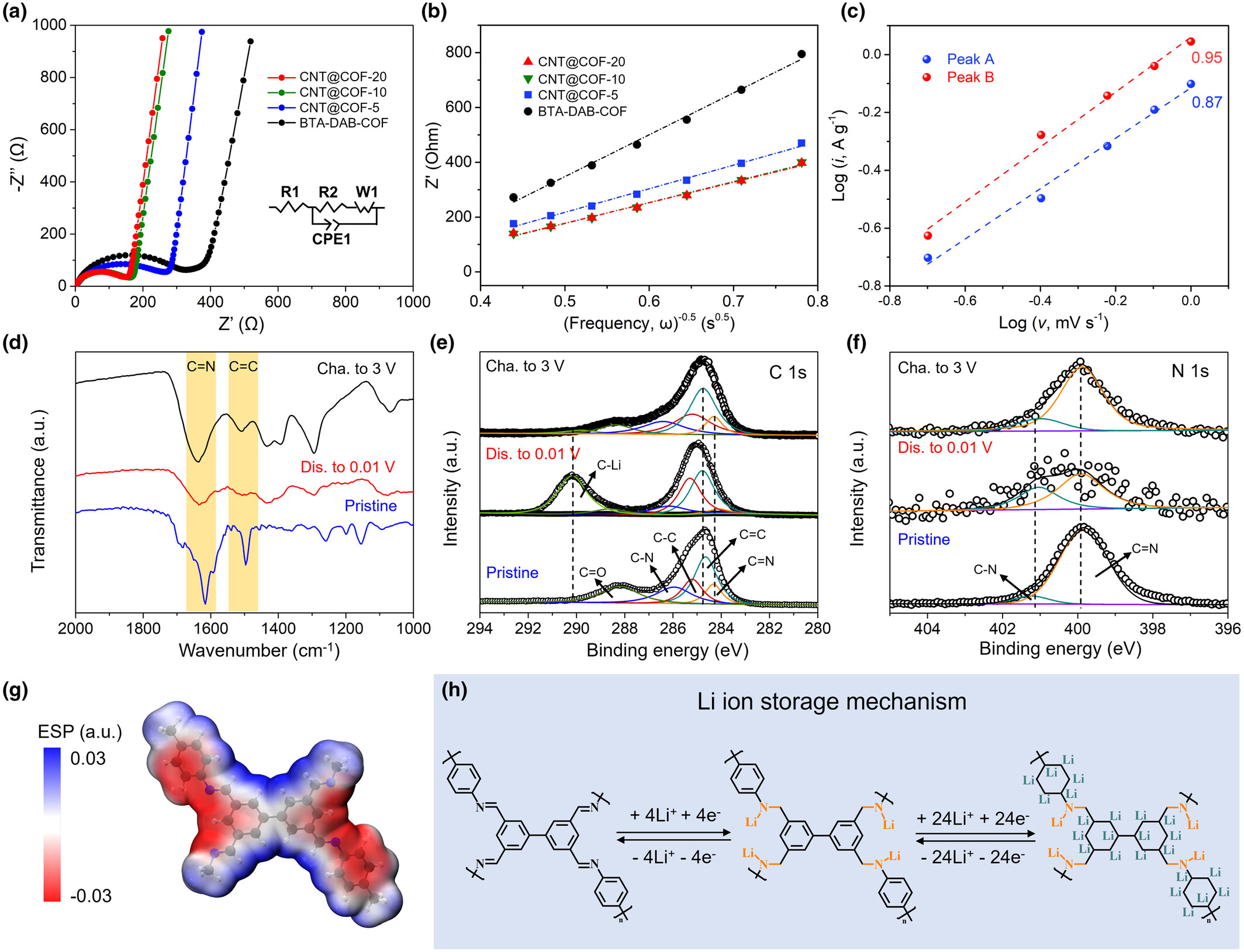

   - 实验结果：CNT@COF-20电极的电荷转移电阻(Rct)为149.1 Ω，低于BTA-DAB-COF (326.9 Ω)、CNT@COF-5 (266.5 Ω)和CNT@COF-10 (162.2 Ω)，表明CNT@COF-20具有更快的电荷传输能力。

测试部分：
1. X射线衍射(XRD)分析：

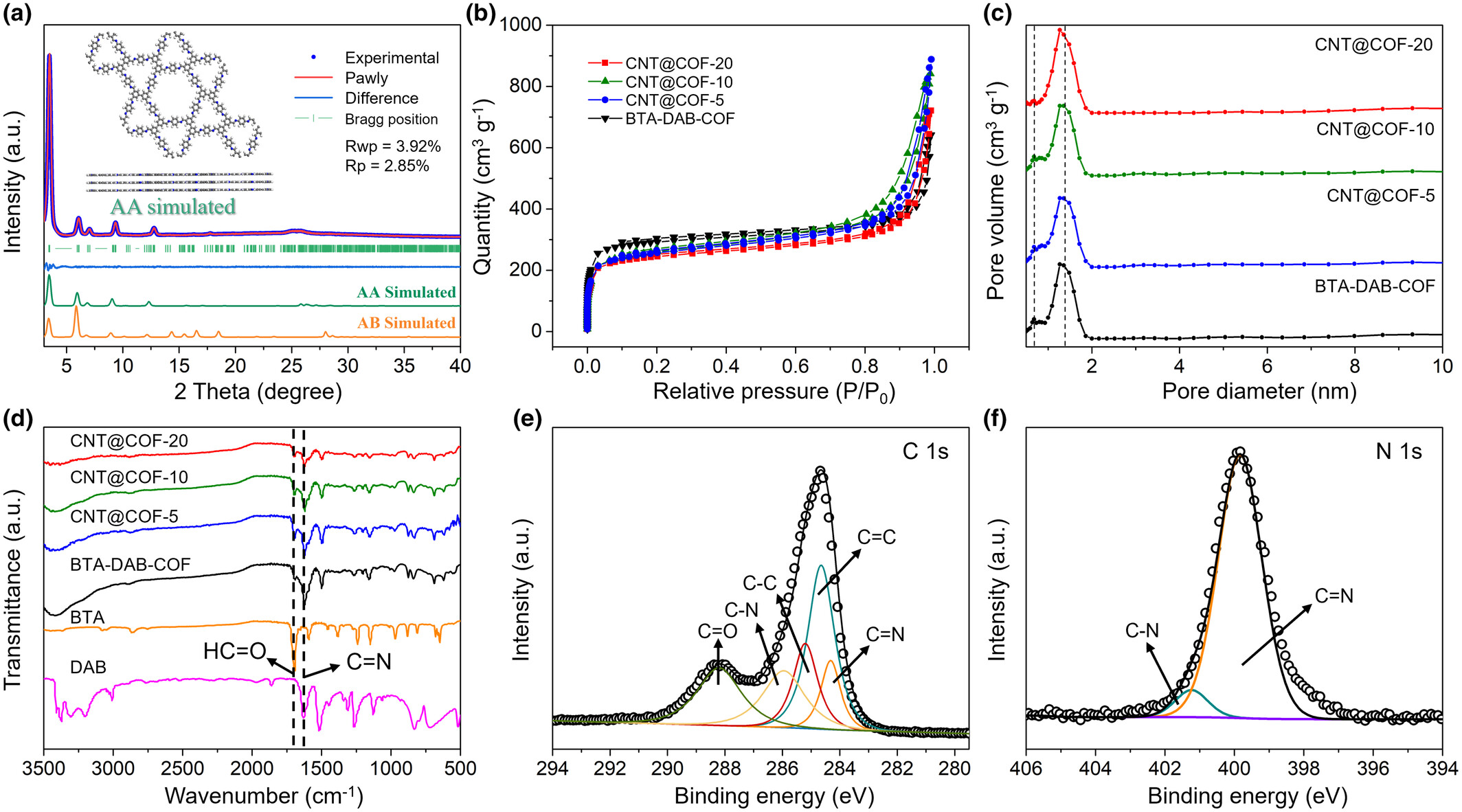

   - 测试结果：BTA-DAB-COF的XRD图谱显示在3.45°、6.12°和7.05°处有显著衍射峰，对应于(100)、(110)和(200)晶面。CNT@COF-X复合材料的XRD图谱与BTA-DAB-COF相似，表明成功合成了核壳结构。
2. 氮气吸附-脱附等温线：
   - 测试结果：所有样品显示出I型氮气吸附等温线，表明具有微孔特性。BTA-DAB-COF、CNT@COF-5、CNT@COF-10和CNT@COF-20的BET比表面积分别为980.2、947.3、890.1和826.7 m² g⁻¹。
3. 傅里叶变换红外光谱(FTIR)分析：
   - 测试结果：BTA-DAB-COF和CNT@COF-X的FTIR光谱显示了C=N和C=C键的特征吸收峰，证实了席夫碱键的形成。
4. X射线光电子能谱(XPS)分析：
   - 测试结果：CNT@COF-20的C 1s和N 1s XPS光谱显示了C=N、C=C、C–C、C–N和C=O基团的存在，进一步证实了材料的结构。
5. 电化学阻抗谱(EIS)：
   - 测试结果：CNT@COF-20电极的电荷转移电阻低于其他样品，表明其具有更快的电荷传输能力。
6. 循环伏安法(CV)和恒流充放电法(GCD)：

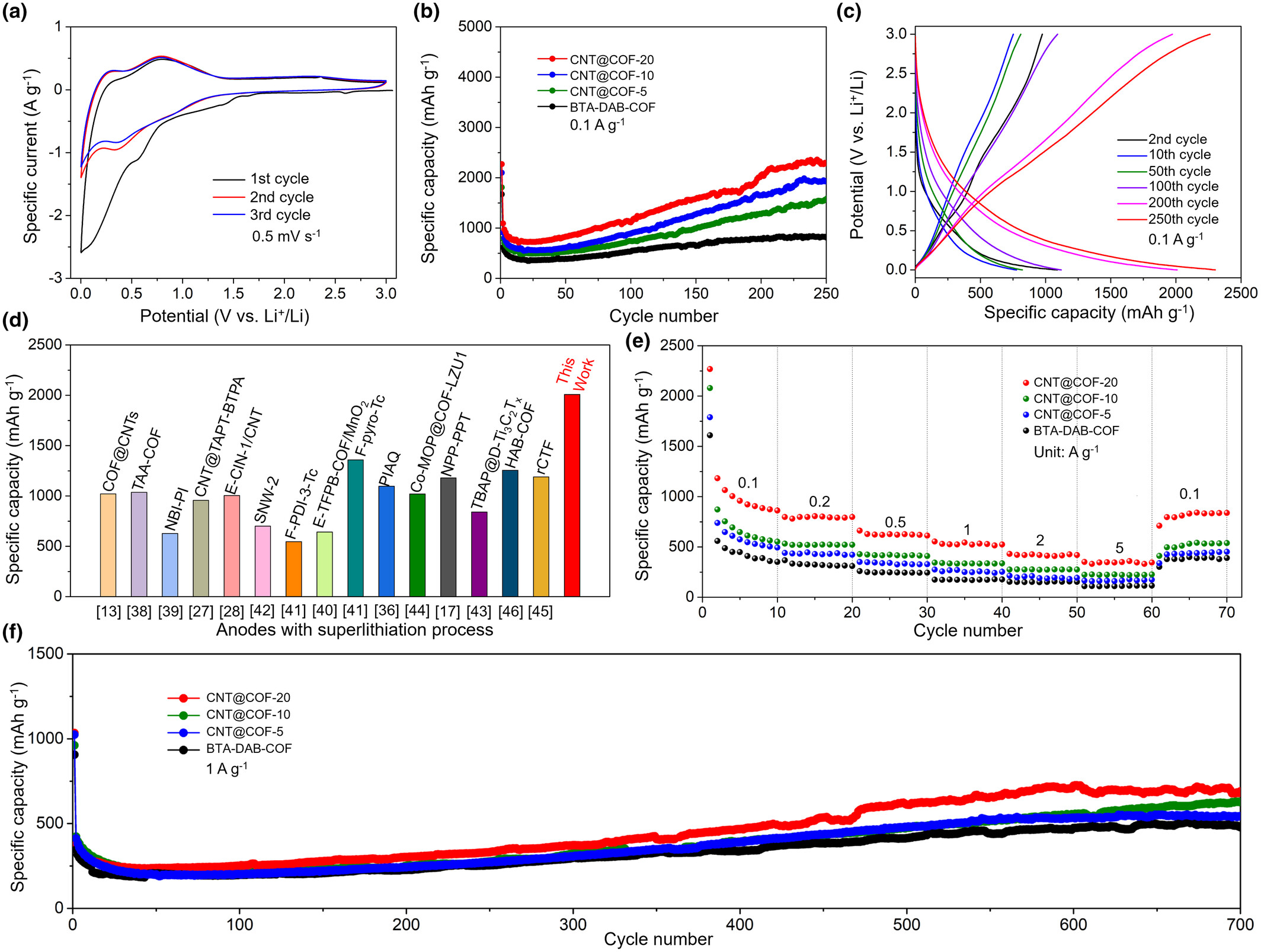

   - 测试结果：CNT@COF-20在不同扫描速率下的CV曲线和GCD曲线显示出良好的可逆性和倍率性能。
7. 循环稳定性测试：
   - 测试结果：CNT@COF-20在1 A g⁻¹的电流密度下循环700次后，仍能保持超过680 mAh g⁻¹的稳定比容量，表明其具有良好的循环稳定性。

总结：
本文通过在CNTs表面原位生长COFs，成功合成了CNT@COF核壳异质结构。这种结构不仅提高了材料的导电性，还增加了比表面积，从而提高了锂离子的存储容量。CNT@COF-20在0.1 A g⁻¹的电流密度下展现出2324 mAh g⁻¹的高比容量，且在5 A g⁻¹的高电流密度下仍能保持351.2 mAh g⁻¹的比容量，显示出优异的倍率性能。此外，CNT@COF-20在1 A g⁻¹的电流密度下循环700次后，仍能保持超过680 mAh g⁻¹的稳定比容量，表明其具有良好的循环稳定性。通过FTIR和XPS分析，揭示了COF部分的氧化还原反应机制，为设计高性能LIBs提供了新的思路。

展望：
本文的研究为开发高性能锂离子电池阳极材料提供了重要的参考。未来的研究可以进一步探索不同核壳结构和不同组成的COFs对电化学性能的影响。同时，深入研究COFs中氧化还原活性位点的利用效率和稳定性，以及在实际电池系统中的性能，将是推动这一领域发展的重要方向。此外，探索CNT@COF复合材料在其他类型的电池和电化学储能系统中的应用，也将有助于拓宽其应用范围。

Superior Anodic Lithium Storage in Core–Shell Heterostructures Composed of Carbon Nanotubes and Schiff-Base Covalent Organic Frameworks
文章作者：Nan Jiang, Mengpei Qi, Yalong Jiang, Yin Fan, Shiwei Jin, Yingkui Yang
DOI：10.1002/eem2.12797
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/eem2.12797
