摘要
Ben-Gurion University of the Negev的 Idan Hod等报道的本篇文章（Angew. Chem. Int. Ed. 2024, e202407667）中通过在二维金属-有机框架(MOF)中固定化铁卟啉分子催化剂，并在其催化位点附近引入悬挂质子中继基团，实现了对电催化亚硝酸盐还原(eNO2RR)生成氨(NH3)的速率和选择性的系统调节。通过改变质子中继与催化剂的摩尔比，显著提高了催化活性和选择性，实现了高达90%的氨法拉第效率和5倍的电流增加。电化学和光谱分析表明，质子中继同时帮助生成和稳定活性的铁结合NO中间体。这一概念为调节异质电催化系统提供了新的分子工具。

研究背景
1. 传统的Haber-Bosch工艺在高温高压下生产氨，能耗高，同时产生大量CO2排放，对环境造成负担。
2. 已有研究通过电催化N2还原反应(NRR)在常温下生产氨，但因N2分子的高解离能和有限的水溶性，以及与氢气发展反应的竞争，导致NRR活性和选择性较低。
3. 作者提出使用亚硝酸盐(NO2-)和硝酸盐(NO3-)作为原料，通过电催化亚硝酸盐还原(eNO2RR)生成氨，这些氮氧化物是工业废水中的污染物，具有再利用价值。同时，作者在MOF中引入悬挂质子中继基团，模拟自然界中亚硝酸还原酶的活性位点，通过调节这些基团与催化剂的摩尔比，实现了对eNO2RR性能的精细调控。

实验部分
1. MOF的合成
   - 采用溶剂热法合成了基于Zr的2D MOF（Zr-BTB），具体步骤参照文献[17]。
   - 合成后，通过溶剂辅助配体掺入法（SALI）将Hemin分子催化剂固定在Zr-BTB中，制备了Zr-BTB@Hemin。
2. 质子中继基团的引入
   - 通过SALI方法，将不同数量的酚羟基配体（4-羟基苯甲酸、2,4-二羟基苯甲酸和2,4,6-三羟基苯甲酸）引入Zr-BTB@Hemin中，分别制备了Zr-BTB@Hemin-MHBA、Zr-BTB@Hemin-DHBA和Zr-BTB@Hemin-THBA。
   - 引入的质子中继基团模拟了亚硝酸还原酶中的二级球蛋白结构，以期提高电催化性能。
3. 电化学活性测试
   - 将MOF样品配制成墨水，滴铸在碳布工作电极上，进行电化学活性测试。
   - 使用三电极系统，在0.2 M Na2SO4水溶液中进行循环伏安法（CV）和线性扫描伏安法（LSV）测试，评估不同MOF样品的电化学活性。

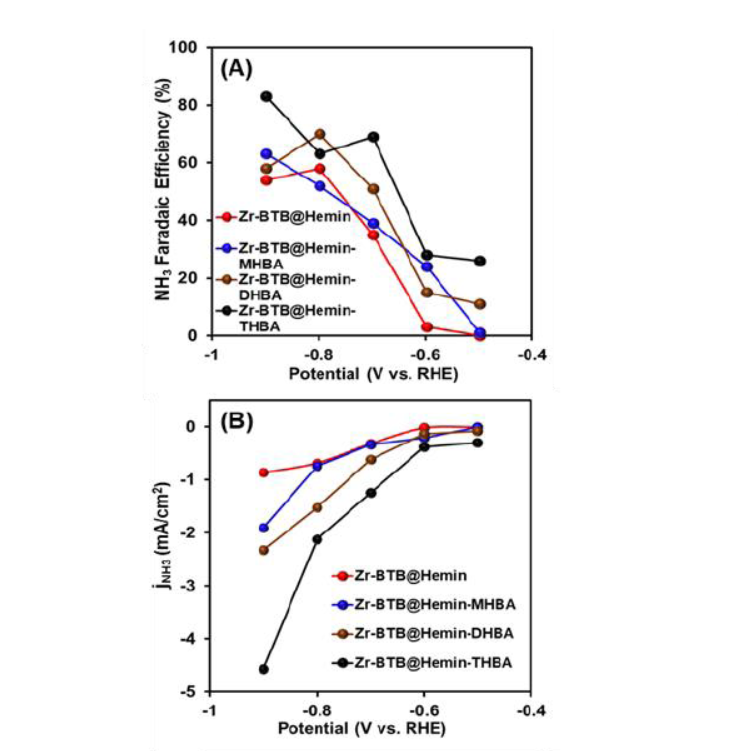

4. 氨生成效率测试
   - 在电解实验中，测量了不同催化剂在-0.5 V至-0.9 V vs. RHE电位范围内的氨生成效率。
   - 使用UV-Vis吸收光谱法通过靛酚蓝NH3检测方法分析氨的浓度，并计算法拉第效率（FE）。
5. 长期稳定性测试
   - 对最佳性能的催化剂Zr-BTB@Hemin-THBA进行了12小时的连续计时电流测试，以评估其长期稳定性。

分析测试

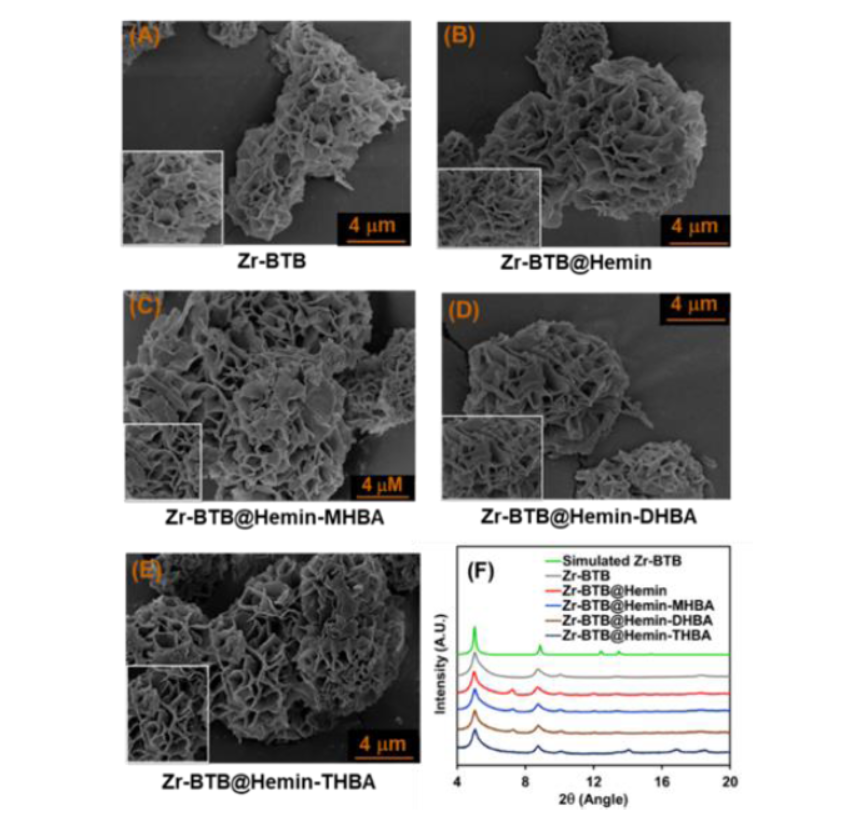

1. 扫描电子显微镜(SEM)
   - 观察了Zr-BTB及其衍生物的形态，结果显示所有样品均保持了花状2D层状纳米片形态。
2. 粉末X射线衍射(PXRD)
   - 所有样品的PXRD图谱显示了Zr-BTB结构在后合成修饰后的保持。
3. X射线光电子能谱(XPS)
   - 对修饰后的MOF系统进行了XPS测试，以进一步表征样品的表面化学状态。
4. 能量色散X射线光谱(EDS)
   - 对Zr-BTB@Hemin进行了点分析和映射，显示了Fe(Hemin)在MOF中的均匀掺入。
5. 高分辨透射电子显微镜(HRTEM)
   - 通过尖端超声处理Zr-BTB纳米片，记录了其HR-TEM图像，显示了典型的2D片状形态。

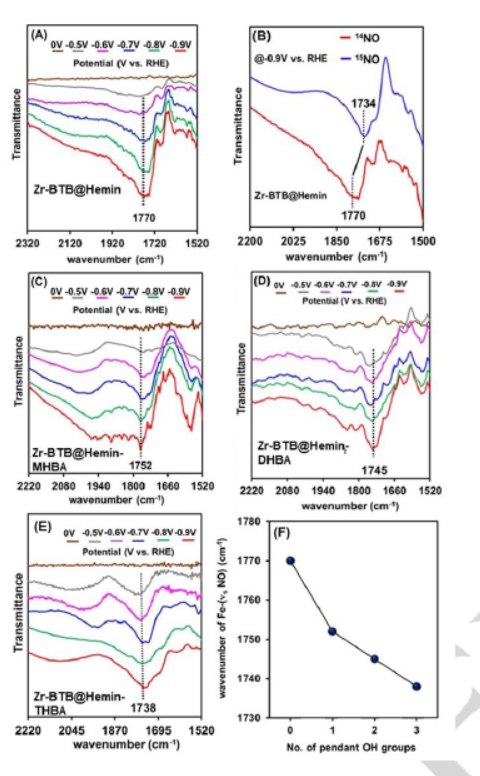

6. 原位傅里叶变换红外光谱(FTIR)
   - 通过FTIR分析了Fe结合的NO中间体的稳定化过程，观察到了与NO2RR相关的特定波段的变化。

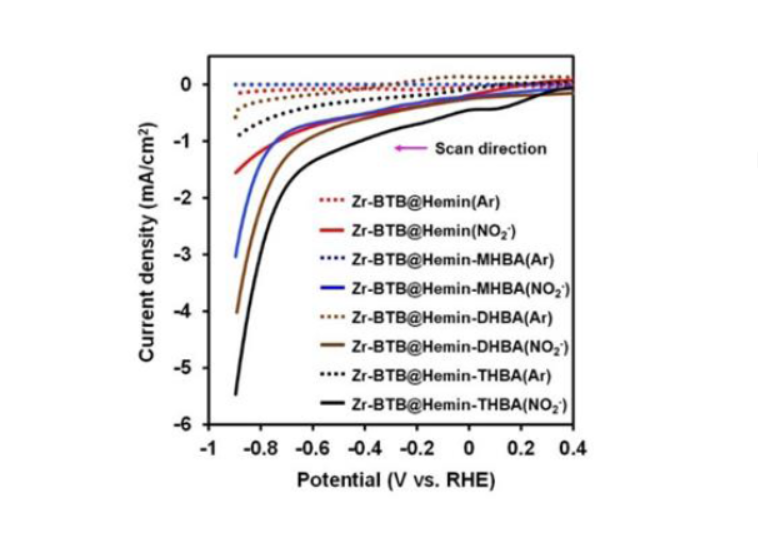

7. 电化学测试
   - 通过CV和LSV测试，观察了不同样品在0.2 M Na2SO4水溶液中的电化学行为，包括FeIII/II的氧化还原峰和NO2RR的催化电流。
8. 氨的定量分析
   - 使用UV-Vis吸收光谱法，通过靛酚蓝方法定量分析了氨的浓度，计算了不同催化剂的法拉第效率（FE）。
9. 气相色谱(GC)分析
   - 对所有催化剂在电催化NO2RR过程中产生的氢气进行了定量分析。

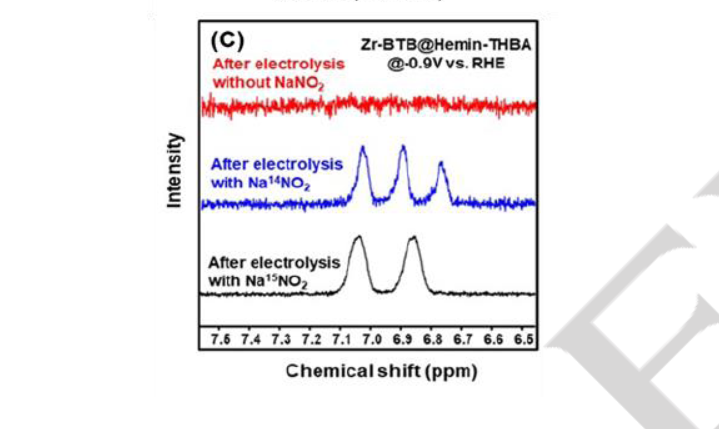

10. 1H NMR实验
    - 通过1H NMR实验，验证了产生的氨完全来源于电化学NO2-还原。
11. 稳定性测试
    - 通过连续计时电流测试和结构表征（PXRD、SEM、拉曼光谱和UV-Vis吸收光谱），评估了催化剂Zr-BTB@Hemin-THBA的长期稳定性。

总结
1. 本文展示了一种基于铁卟啉的2D-MOF作为在中性pH条件下将亚硝酸盐还原为氨的高效电催化剂。
2. 通过在催化剂的二级球中引入悬挂的OH质子中继基团，显著提高了电催化的选择性和速率。通过控制催化剂与质子中继的摩尔比，实现了高达90%的氨选择性。
3. 原位FTIR分析揭示了添加的羟基基团通过促进亚硝酸盐的N-O键断裂生成活性的Fe-NO中间体，并稳定该中间体以促进其进一步还原为氨。

展望
本文的研究为电催化合成氨提供了新的策略和分子工具，具有重要的工业应用前景。未来，作者可以进一步探索不同结构的MOF和不同功能的质子中继基团，以实现更高效的催化性能。同时，对于长期稳定性和规模化生产的可行性研究也是必要的。此外，深入理解质子中继基团与催化剂之间的相互作用机制，将有助于设计出更高效的电催化体系。

Pendant Proton-Relays Systematically Tune the Rate and Selectivity of Electrocatalytic Ammonia Generation in a Fe-Porphyrin Based Metal-Organic Framework
文章作者：Arnab Ghatak, G. Shiva Shanker, Subrahmanyam Sappati, Itamar Liberman, Ran Shimoni, Idan Hod
DOI：10.1002/anie.202407667
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.202407667
