English
+86-21-51987688
sales@chemsoon.com
我的账户
购物车
0
件
结构式搜索
首页
MOF材料有机配体
羧酸MOF配体
多元羧酸MOF配体
四元羧酸MOF配体
三元羧酸MOF配体
二元羧酸MOF配体
对苯二甲酸型配体
间苯二甲酸型配体
联苯二甲酸型配体
多联苯二甲酸型配体
其它二元羧酸配体
含氮MOF配体
多元含氮MOF配体
多元吡啶配体
多元咪唑配体
其他多元含氮唑配体
三元含氮MOF配体
三元吡啶配体
三元咪唑配体
其他三元含氮唑配体
二元含氮MOF配体
二元吡啶配体
二元咪唑配体
其他二元含氮唑配体
羧酸含氮混合MOF配体
多元混合配体
三元混合配体
二元混合配体
其他MOF配体
二维MOF配体
卟啉
A4-卟啉
A2B2-卟啉
A3B1-卟啉
原卟啉和其他卟啉
金属卟啉
可定制MOF配体
有机框架单体砌块
四苯乙烯砌块
单取代TPE分子
双取代TPE分子
四取代TPE分子
三苯基苯砌块
对苯二甲酸衍生物
异肽酸酯砌块
联吡啶中间体
卤代芳烃中间体
其他单体中间体
COF有机单体
醛COF单体
多元醛基COF单体
四元醛基COF单体
三元醛基COF单体
二元醛基COF单体
氨基COF单体
多元氨基COF单体
四元氨基COF单体
三元氨基COF单体
二元氨基COF单体
硼酸和硼酸酯单体
多元硼酸单体
三元硼酸单体
二元硼酸单体
炔基有机框架单体
多元炔基单体
三元炔基单体
二元炔基单体
腈基有机框架单体
多元腈基单体
三元腈基单体
二元腈基单体
乙腈基单体
卤代有机框架单体
多元卤代单体
三元卤代单体
二元卤代单体
邻二酚和二胺单体
多元二酚和二胺单体
三元二酚和二胺单体
二元二酚和二胺单体
混合COF单体
其他COF单体
可定制COF单体
MOF-有机框架材料
按金属分类的MOF材料
含铁MOF材料
含铜MOF材料
含铝MOF材料
含锆MOF材料
含锌MOF材料
含钛MOF材料
含铬MOF材料
其它金属MOF材料
双金属/MOF材料
按构型来源的MOF材料
IRMOFs
IRMOFs 1-12
MOF-74
MIL-MOF材料
MIL-101型MOF材料
MIL-100型MOF材料
MIL-53型MOF材料
其他MIL-MOFs
ZIF-MOF材料
UiO-MOF材料
PCN-MOF材料
阴离子柱撑多孔材料
其他构型MOF材料
不同功能的MOF材料
气体吸附和分离
氢气吸附和分离
二氧化碳吸附和分离
工业气体分离
乙炔/乙烯/乙烷的分离
丙炔/丙烯/丙烷的分离
氧气吸附和空分
大孔MOF-用于酶固定
规则介孔MOF材料
细胞实验用纳米级MOF
二维导电MOF材料
吸水吸湿MOF材料
发光MOF材料和探针
MOF掺杂复合与衍生
MOF碳化材料
HOF氢键有机框架材料
COF-有机多孔材料
COF共价有机框架材料
亚胺类COF材料
β-酮烯胺TP-COF材料
共价三嗪框架材料CTF
聚酰亚胺PI-COF材料
sp2-碳碳双键COF材料
不同功能特点COF材料
光电功能COF材料
卟啉酞菁基COF材料
噻吩噻唑基COF材料
杂稠环COF材料
AIE-COFs
三苯胺COF材料
三嗪/三苯基苯COF
侧链可后修饰的COF
羟基侧链的COF
乙烯基/炔基侧链COF
可离子化COF
可络合金属COF
特殊形貌和分散性COF
不同拓扑结构COF材料
3D-COF材料
高分子功能材料
g-C3N4 碳化氮
RAFT试剂
离子液体
光电材料
荧光探针及中间体
光电材料中间体
高分子单体
引发剂
交联剂
Cross-Linkers
聚合物
合成化学
原料药合成
API原料药
医药中间体
中药标准品
抑制剂
农药标准品
辅酶
植物提取物衍生物
特种氘代试剂
配体和催化剂
不对称催化配体
小分子催化剂
其他配体
金属催化剂
合成砌块
手性中间体
稠环及衍生物
叠氮/重氮
芳烃
取代芳烃
羧酸/酯类
含氮杂环
腈类
硼酸
长链
烯烃/炔烃
其它化合物
首页
>
行业动态
> 【MOF-74形貌控制】MOF-74晶体的尺寸和形态控制
【MOF-74形貌控制】MOF-74晶体的尺寸和形态控制
摘要
中国科学院大学吴春惠老师等报道的本篇文章(
RSC Adv., 2024, 14, 20604
)中研究了合成条件对金属-有机框架(MOF)晶体尺寸和形态的影响,特别是对经典MOF-74材料Mg-MOF-74的研究。通过改变反应物比例、酸度、封端剂以及反应溶液等合成参数,实现了从纳米到微米尺寸范围内晶体形态和尺寸的精确调控。特别是,通过改变水量首次合成了具有高长宽比(约0.5)的纳米级片状Mg-MOF-74晶体。这些不同尺寸和形态的MOF-74晶体是尺寸和形态控制优势的高级应用的良好候选材料。
研究背景
1.行业问题:MOF材料的尺寸和形态对其在催化、气体存储与分离、传感、生物医药等领域的应用具有重要影响,但精确控制MOF晶体的尺寸和形态一直是一个挑战。
2.其他学者的解决方案:先前的研究主要集中在MOF的设计与合成上,对尺寸和形态控制的研究较少,且缺乏对合成参数如何影响晶体形态的深入理解。
3.本文作者的创新改进:作者通过系统研究各种合成参数对Mg-MOF-74晶体尺寸和形态的影响,提出了一种精确调控MOF-74晶体尺寸和形态的方法,特别是通过改变水量实现了纳米级片状晶体的合成。
实验部分
1.MOF-74晶体的合成:

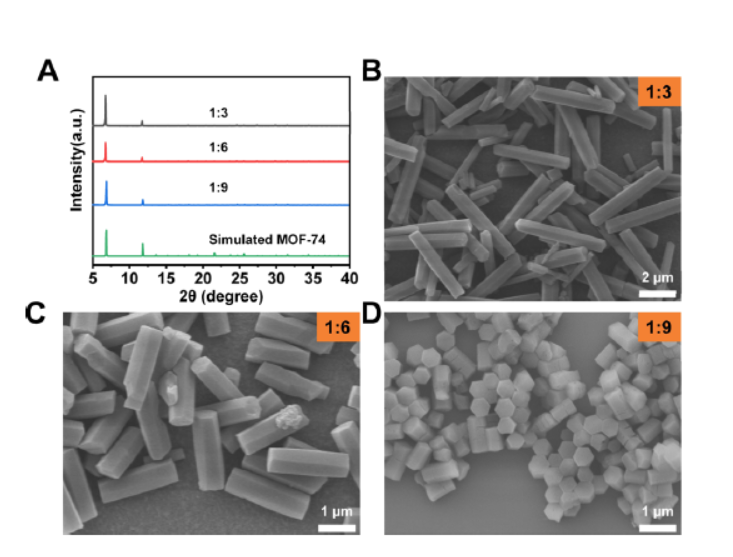

- 通过改变配体与金属盐的摩尔比(1:3至1:9),研究了其对Mg-MOF-74晶体尺寸的影响。

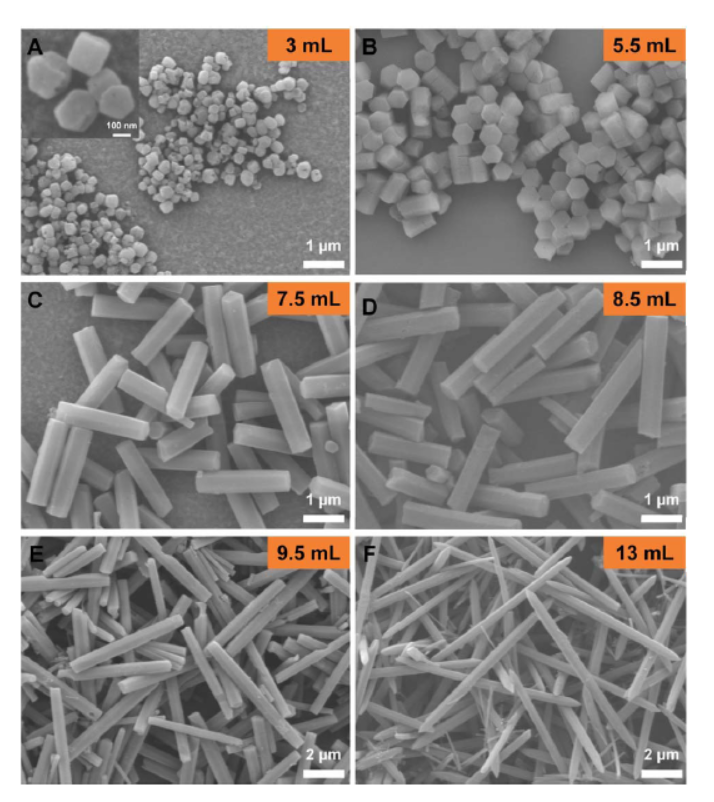

- 保持pH值在9.55,使用不同量的水(0至13 mL),研究了水对晶体形态的影响。
2.晶体尺寸和形态的调控:

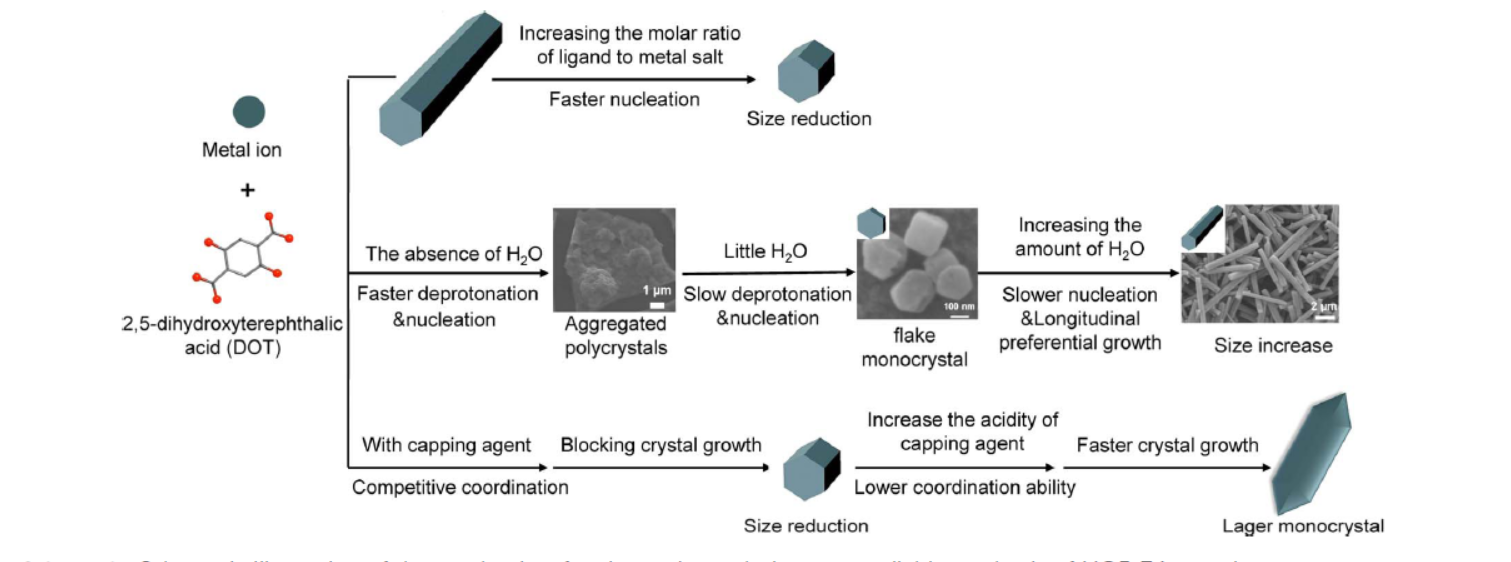

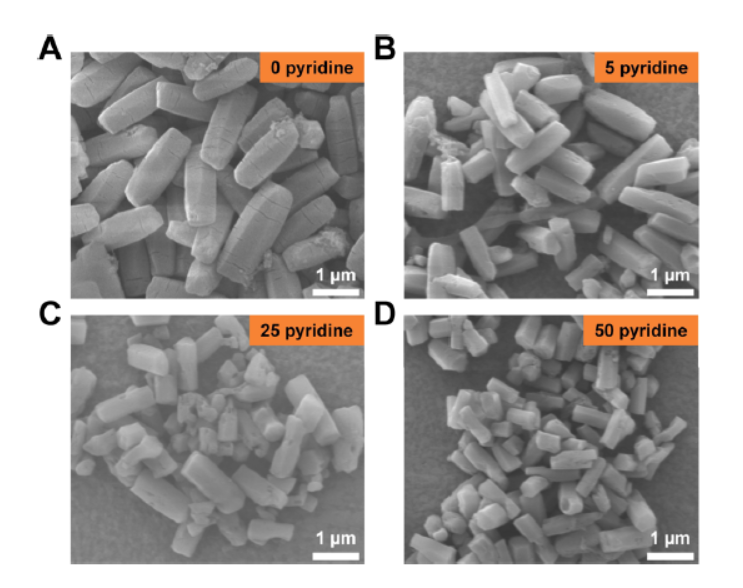

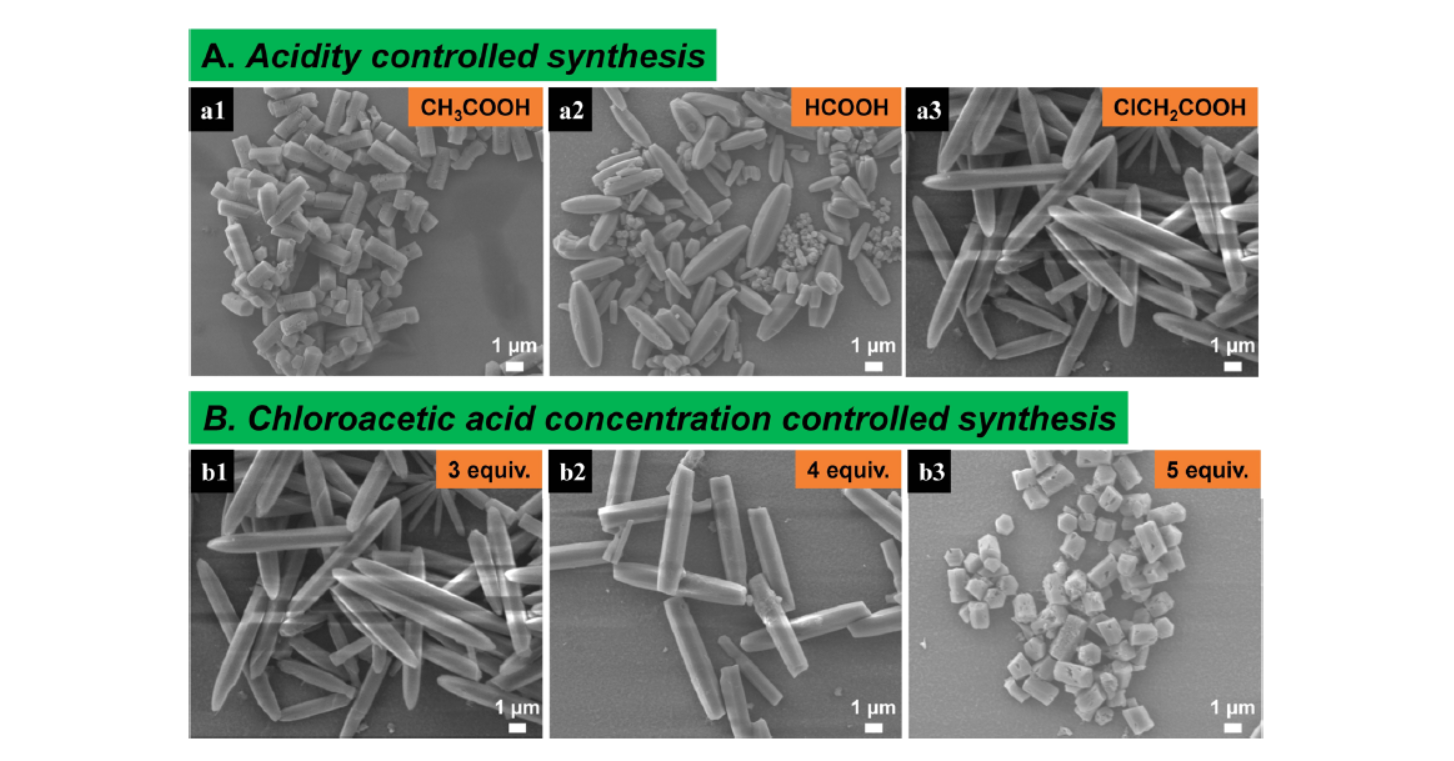

- 通过改变合成条件,如反应溶液的组成(水、DMF、乙醇的混合物)和封端剂的种类及用量,实现了对Mg-MOF-74晶体尺寸和形态的调控。
3.实验结果:
- 当配体与金属盐的摩尔比增加时,晶体的长度显著减小,而宽度变化不大。
- 增加水量时,晶体的长度显著增加,而宽度仅轻微增加。
分析测试
1.粉末X射线衍射(PXRD):
- 用于确认合成的Mg-MOF-74晶体的结构和相纯度。
2.扫描电子显微镜(SEM):
- 观察了不同合成条件下Mg-MOF-74晶体的形态和尺寸。
3.氮气吸附等温线:
- Mg-MOF-74 (1:3) 和 Mg-MOF-74 (1:9) 的BET比表面积分别为1217 cm³ g⁻¹ 和 1211 cm³ g⁻¹,表明晶体尺寸和形态对孔隙结构影响不大。
4.孔径分布分析:
- 两种比例合成的Mg-MOF-74晶体具有一致的孔径中心(1.13 nm)。
总结
本文通过系统研究合成参数对Mg-MOF-74晶体尺寸和形态的影响,成功实现了从纳米到微米尺寸范围内的精确调控。特别是通过改变水量,首次合成了具有高长宽比的纳米级片状Mg-MOF-74晶体。这些发现对于MOF材料的尺寸和形态控制具有重要的指导意义,对于MOF在高级应用中的性能优化具有潜在影响。
展望
本文的研究成果为MOF晶体的尺寸和形态控制提供了新的策略。未来的研究可以在以下几个方面进行扩展:
1. 对MOF晶体的尺寸和形态控制机制进行更深入的基础研究。
2. 探索不同MOF结构和合成条件下的尺寸和形态调控规律。
3. 研究尺寸和形态控制对MOF材料在实际应用中的性能影响,如气体吸附、催化效率等。
4. 开发更高效、低成本的MOF晶体合成方法,以促进MOF材料的工业化应用。
Size and morphology control over MOF-74 crystals
文章作者:
Chunhui Wu, * Xinxin Chu, Xiaoling Wu, He Zhou, Youshi Zeng, Dongxu Wang and Wei Liu
DOI:
10.1039/d4ra03943b
文章链接:
https://pubs.rsc.org/en/content/articlelanding/2024/ra/d4ra03943b
本文为科研用户原创分享上传用于学术宣传交流,具体内容请查阅上述论文,如有错误、侵权等请联系修改、删除。未经允许第三方不得复制转载。
购销咨询
技术咨询
选择分类
