摘要:

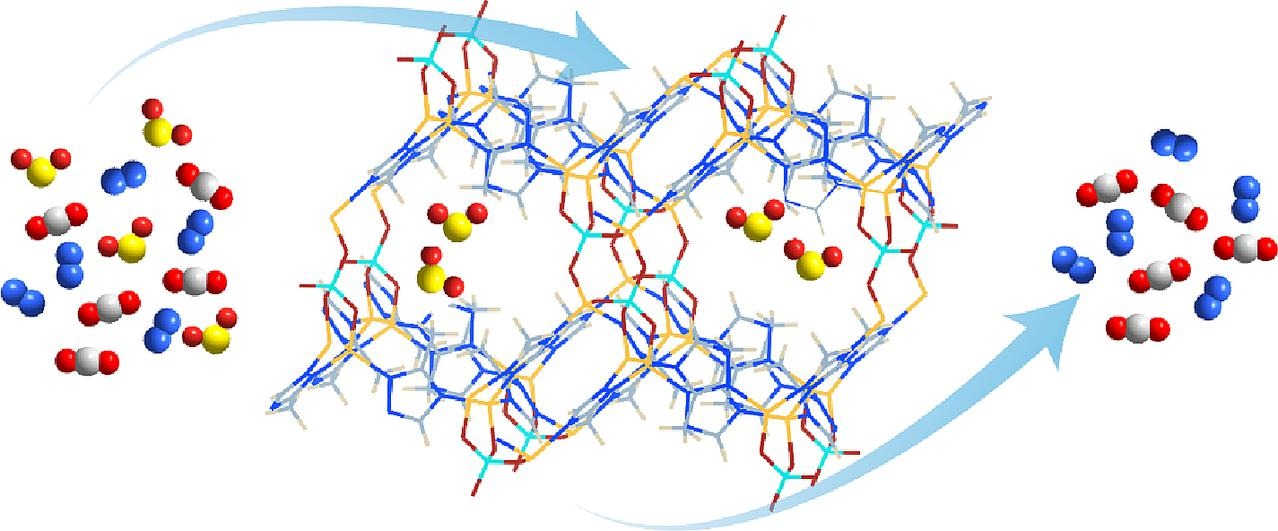

浙江大学崔希利团队报道的这篇文章(Chemical Engineering Journal 471, 144768)中设计合成了一种新型磷酸盐功能化金属有机框架材料ZU-801,用于低浓度SO2的高效捕获。ZU-801具有精确可控的孔径和化学环境,在0.002 bar下对SO2的吸附量高达1.44 mmol/g,对SO2/CO2和SO2/N2的IAST选择性分别高达145和大于104。ZU-801对空气、水、SO2以及强酸强碱溶液均表现出优异的稳定性,热稳定性可达733 K。此外,即使在383 K高温或潮湿环境下,ZU-801仍能展现出优异的SO2/CO2分离性能。本工作展示了离子功能化超微孔材料在低浓度SO2高效捕获与分离方面的应用潜力,为设计在高温下工作的高性能稳定材料提供了新思路。

研究背景:
(1) SO2是最常见的污染物之一,在石化工程中，即使微量SO2也会降解CO2捕集用胺溶液, 污染CH4燃烧和NOx还原催化剂。因此SO2的去除尤为重要。
(2) 工业上一般采用石灰石湿法烟气脱硫技术吸收SO2,但存在废水处理、高投资运行成本、高反应温度(573-673 K)等缺点,最高脱硫效率仅95%,难以实现深度脱硫。
(3) 本文作者提出利用基于物理吸附过程的吸附技术替代传统分离技术,其具有操作条件温和、节能环保等优点。但常规吸附剂如沸石、活性炭由于孔结构不合适或缺乏选择性结合位点,在去除低浓度SO2方面性能较差。作者利用金属有机框架(MOFs)的可设计性和精确可控性,设计合成了ZU-801材料用于SO2高效捕获。

实验部分:
(1) 合成了新型磷酸盐功能化MOF材料ZU-801。采用水热法,以甲醇和水为溶剂,加入磷酸、氨水、3-甲基-1,2,4-三唑(Mtz)和碱式碳酸锌,在453 K下反应两天得到无色块状ZU-801晶体。

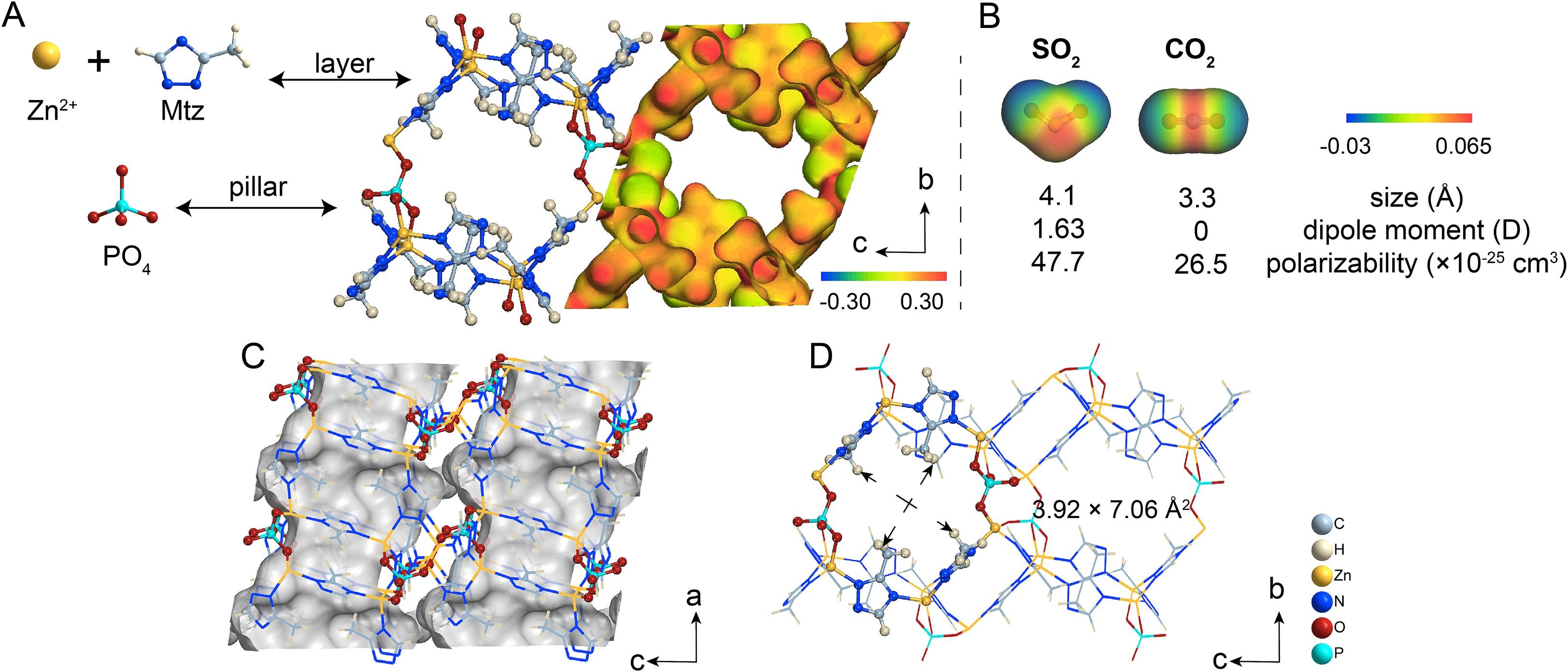

(2) 采用单晶XRD测定了ZU-801的晶体结构,发现其具有周期性膨胀收缩的一维孔道。孔腔表面修饰的甲基和磷酸根基团为气体分子提供高密度结合位点。最窄处孔窗尺寸为3.92×7.06 Å2,增强了对SO2的限域效应。
(3) 测试了ZU-801对SO2、CO2和N2的吸附性能。在0.002 bar和0.01 bar下,ZU-801对SO2的吸附量分别高达1.44和2.00 mmol/g。298 K时对SO2/CO2和SO2/N2的IAST选择性高达145和大于104。
(4) 通过FT-IR和元素分析证实了SO2与ZU-801骨架之间存在S-O···H氢键和O-S···O键的相互作用。分子模拟进一步揭示了ZU-801孔道中SO2分子的限域吸附机制。

分析测试:

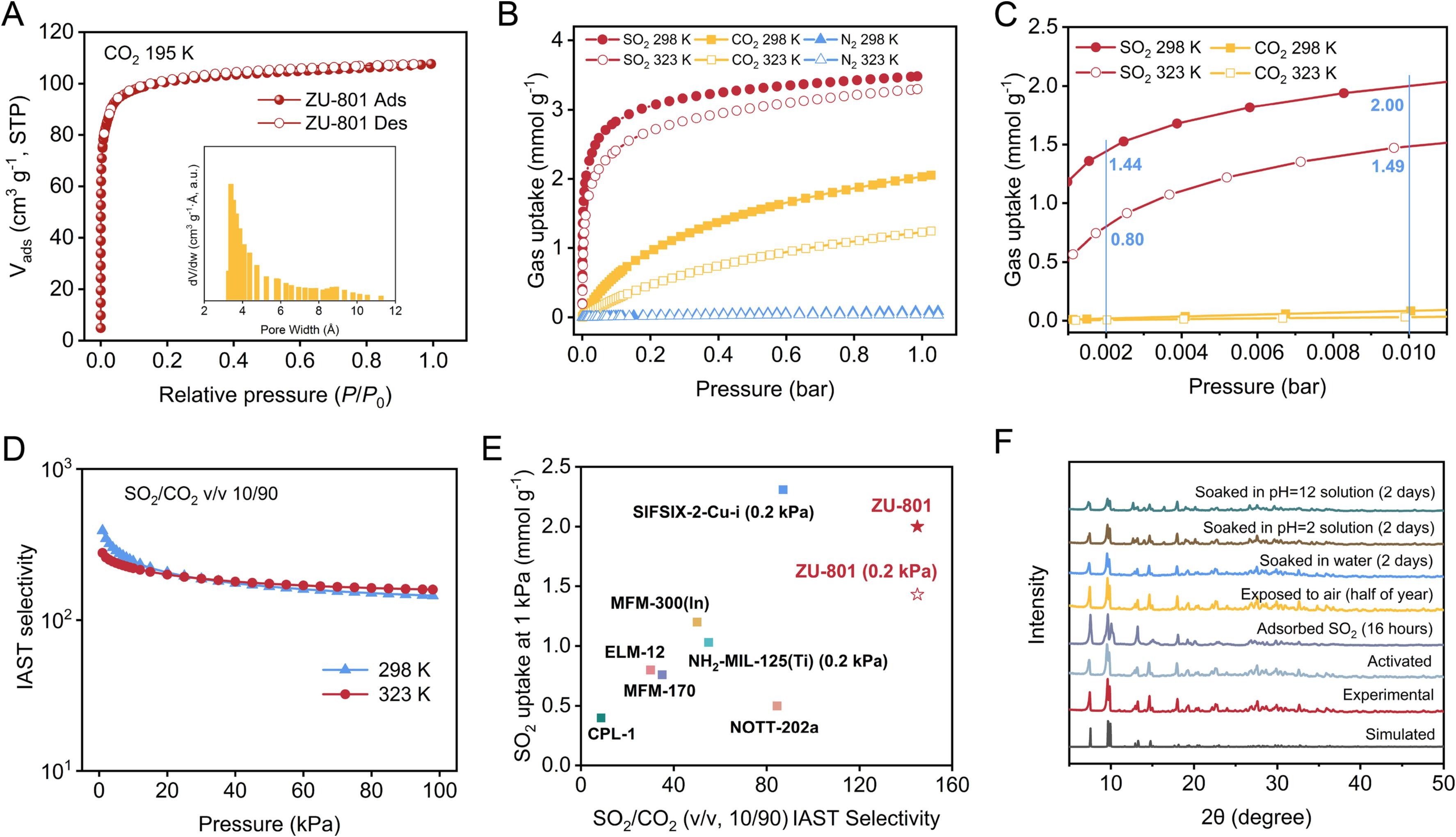

(1) CO2吸附测试表明ZU-801的Langmuir比表面积为488 m2/g,195 K时CO2饱和吸附量为107.6 cm3/g。
(2) 单组分SO2等温吸附曲线呈陡峭上升趋势并快速达到饱和吸附。298 K升高到323 K,SO2吸附量仅下降0.18 mmol/g,表明ZU-801捕获SO2的能力随温度变化不大。

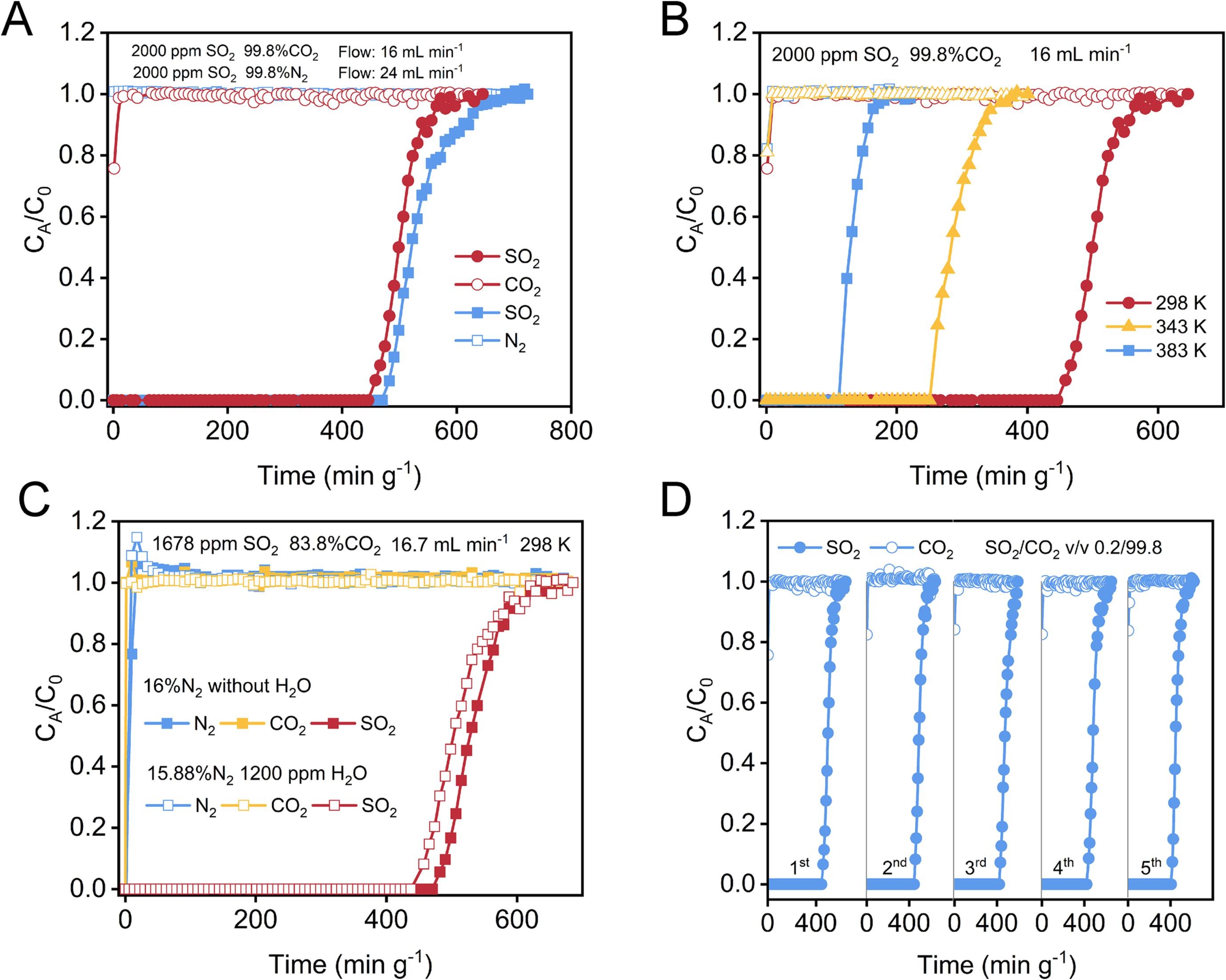

(3) 动态突破实验表明,以2000 ppm SO2的SO2/CO2和SO2/N2混合气为进料,SO2的突破时间分别高达450和475 min/g。当SO2浓度降至200 ppm时,SO2突破时间更是高达4644 min/g。
(4) 298 K升高至383 K,ZU-801分离SO2/CO2混合气的能力虽有下降但仍能在低压下吸附分离SO2,这对于捕获工业烟气中低浓度SO2至关重要。
(5) 引入1200 ppm水蒸气,对ZU-801捕获SO2的性能影响不大。多次循环突破实验表明ZU-801具有良好的循环稳定性。

总结:
(1) 设计合成了新型高稳定性磷酸盐功能化MOF材料ZU-801,通过调控孔径和孔道化学环境,实现了对低浓度SO2的高容量捕获和优异SO2/CO2、SO2/N2选择性。
(2) ZU-801具有优异的化学稳定性和高达733 K的热稳定性,有利于工业应用。即使在高温或潮湿环境下,仍能展现出优异SO2/CO2分离性能。
(3) 本工作展示了离子功能化超微孔材料在低浓度SO2高效捕获与分离方面的应用潜力,为高温下稳定高性能吸附材料的设计提供了新思路,是实现工业烟气深度脱硫的重要一步。

展望:
(1) 考察ZU-801对真实工业烟气组分的吸附分离性能,建议后续开展模拟烟气及实际烟气的吸附实验。
(2) ZU-801的制备成本和规模化制备工艺有待进一步研究,以利于其工业应用推广。
(3) 通过进一步调控孔径、引入更多官能团等策略,进一步提升其SO2吸附分离性能。

A novel robust phosphate-functionalized metal–organic framework for deep desulfurization at wide temperature Author links open overlay panel
文章作者：Cong Yu, Peixin Zhang, Qi Ding, Lifeng Yang, Xian Suo, Xili Cui, Huabin Xing
DOI：10.1016/j.cej.2023.144768
文章链接：https://www.sciencedirect.com/science/article/pii/S138589472303499X
