【Py-Azo-COF】非金属共价有机框架中的不饱和键策略用于高效氧还原反应
摘要:

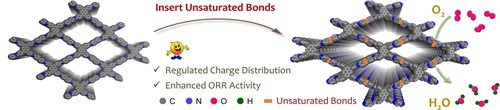

青岛大学龙晓静、杨东江老师等报道的本篇文章(Angewandte Chemie, International Edition 2022, 61(46), e202209583)中报道了一种通过引入不饱和键来调节金属自由共价有机框架(COFs)中活性中心的电荷分布的新策略,以提高氧还原反应(ORR)的效率。通过精确合成两种含不饱和键的COFs(Vinyl-COF和Azo-COF),并与模型化合物Py-COF进行对比,发现不饱和键的引入能够显著增强催化剂对氧中间体的吸附能力。理论计算和原位拉曼光谱电化学分析表明,不饱和键能够诱导局部电荷重新分布,使分子骨架具有更高的等值面分布,从而有效吸附氧中间体。其中,Azo-COF因其独特的电子结构和优异的氧吸附能力,在碱性电解液中展现出卓越的ORR性能。

研究背景:
1.氧还原反应(ORR)的重要性:氧还原反应是绿色能源技术中的关键电化学过程,尤其是在燃料电池和金属空气电池中。然而,传统的非金属催化剂在ORR中的性能仍需提升。
2.现有研究进展:研究者们通过引入杂原子或改变分子结构来优化催化剂的电子环境,从而提高ORR性能。然而,这些方法往往难以精确控制活性位点的结构。

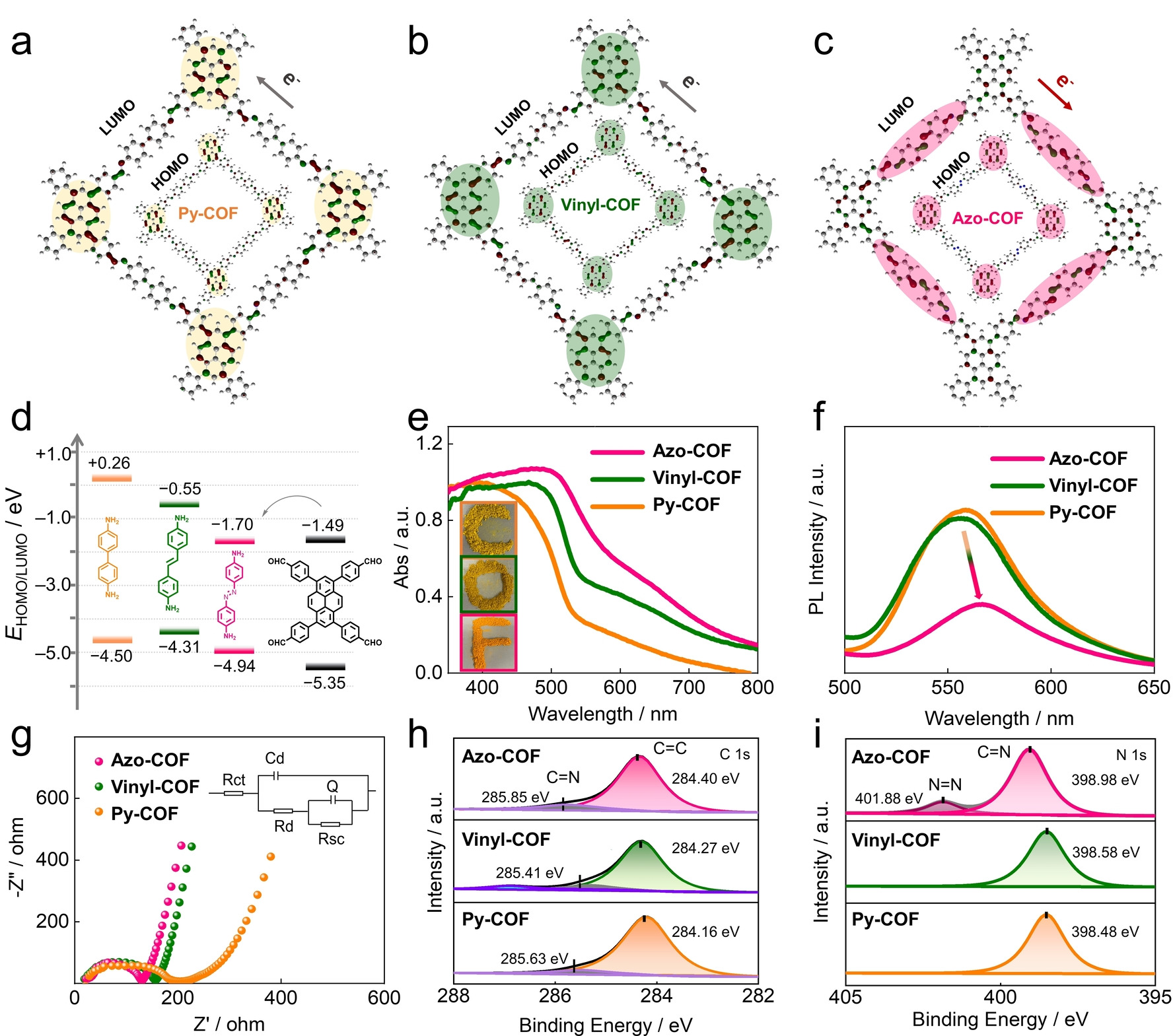

3.本文创新点:作者提出了一种通过引入不饱和键(如C=C和N=N)来调节COFs中活性中心的电荷分布的新策略。这种方法不仅保持了分子骨架的完整性,还能通过不饱和键的电子效应优化氧中间体的吸附能力。

实验部分:
1.1,3,6,8-四(4-甲醛苯基)芘(Py)的合成:
   - 实验步骤:通过Suzuki偶联反应,将1,3,6,8-四溴芘与4-甲醛苯硼酸在Pd(PPh₃)₄和K₂CO₃存在下反应,得到黄色粉末状产物。
   - 实验结果:产率为90%,¹H NMR验证了产物结构。
2.Py-COF 点击进入相关产品链接 的合成:
   - 实验步骤:将Py与苯胺在o-二氯苯和n-丁醇中反应,通过索氏提取和真空干燥得到Py-COF。
   - 实验结果:产率为73.8%,PXRD和SEM等表征确认了其结晶性和形貌。

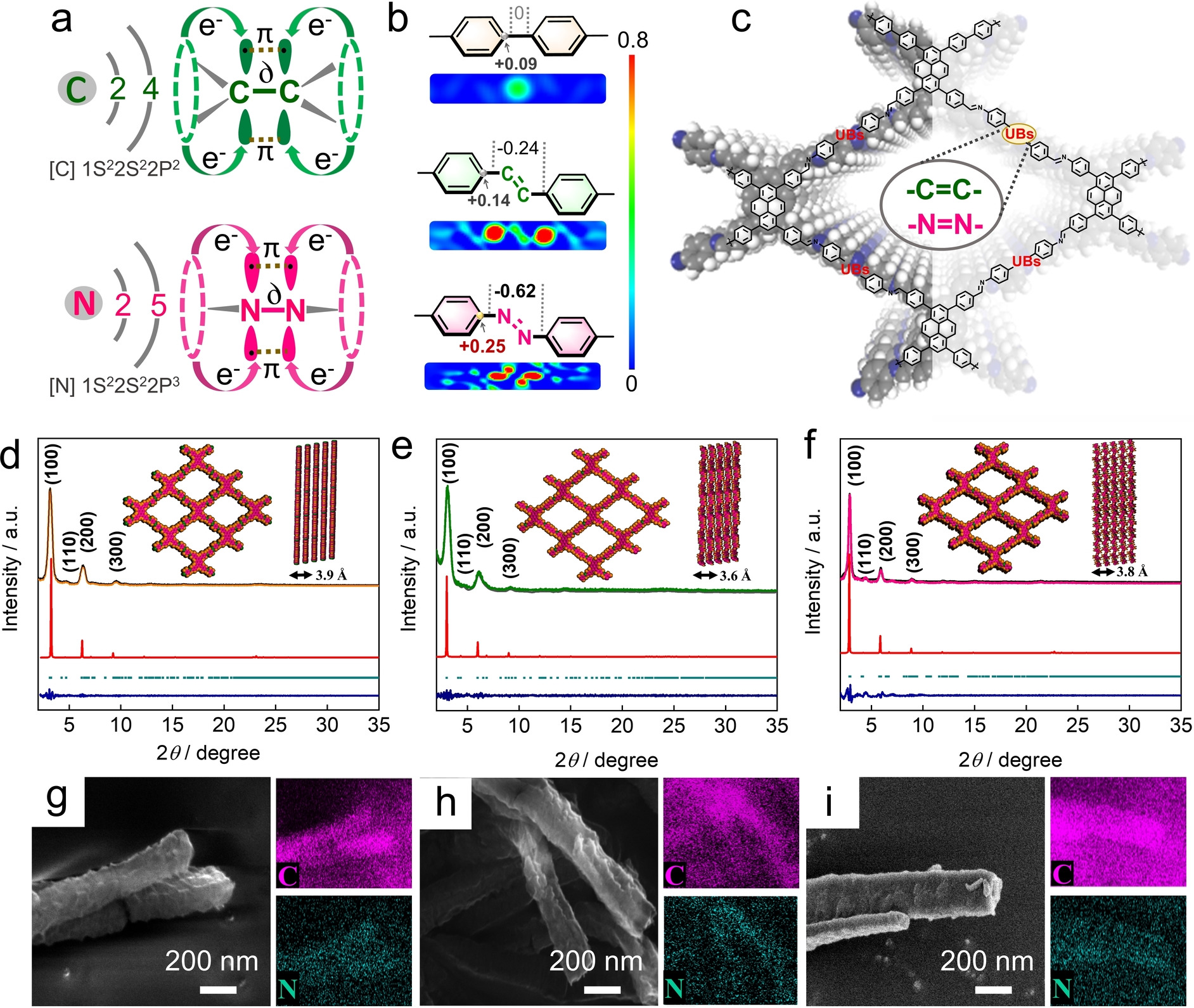

3.Vinyl-COF和Azo-COF的合成:
   - 实验步骤:分别用4,4'-二氨基二苯乙烯二盐酸盐和4,4'-二氨基偶氮苯代替苯胺,通过类似方法合成Vinyl-COF和Azo-COF。
   - 实验结果:产率分别为74.2%和75%,PXRD和SEM等表征确认了其结构和形貌。
4.氧还原反应(ORR)测试:
   - 实验步骤:将催化剂制备成墨水,涂覆在电极上,通过旋转圆盘电极(RDE)测试其在0.1 M KOH中的ORR性能。
   - 实验结果:Azo-COF展现出最高的半波电位(0.68 V vs. RHE)和最小的Tafel斜率(89 mV dec⁻¹),表明其具有最快的反应动力学。

分析测试:
1.热重分析(TGA):
   - 测试结果:Py-COF、Vinyl-COF和Azo-COF的热分解温度分别为601°C、448°C和488°C,表明其具有良好的热稳定性。

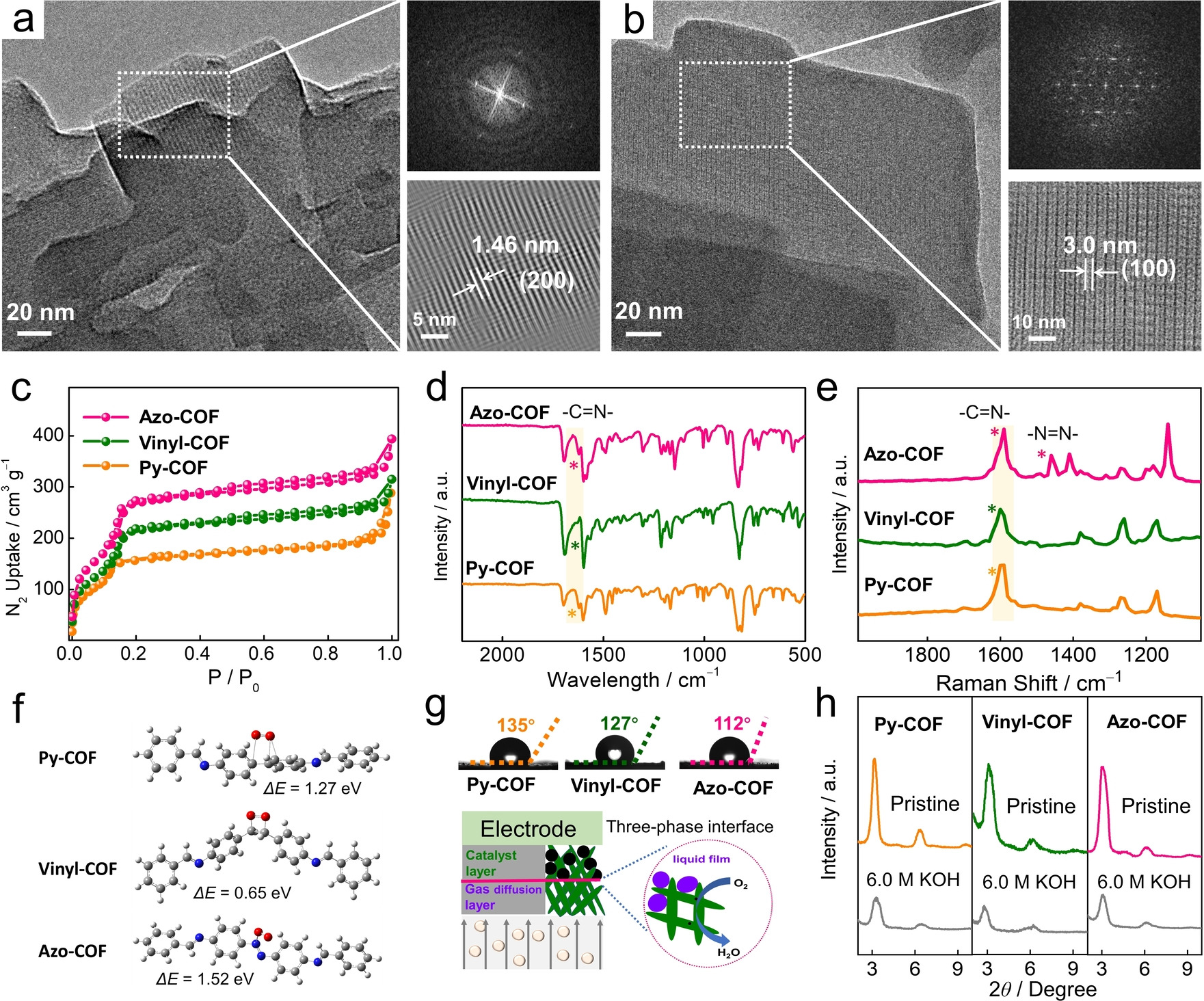

2.扫描电子显微镜(SEM)和透射电子显微镜(TEM):
   - 测试结果:三种COFs均展现出棒状形貌,直径约200 nm。Azo-COF的晶格间距为3.00 nm(100面)和1.46 nm(200面)。
3.比表面积和孔径分布测试(BET和NLDFT):
   - 测试结果:Py-COF、Vinyl-COF和Azo-COF的比表面积分别为535 m² g⁻¹、620 m² g⁻¹和800 m² g⁻¹,孔径分别为1.61 nm、1.83 nm和1.89 nm。
4.傅里叶变换红外光谱(FTIR):
   - 测试结果:Azo-COF在1623 cm⁻¹处显示出C=N的特征吸收峰,表明其成功合成。
5.拉曼光谱:
   - 测试结果:Azo-COF在1450 cm⁻¹处显示出N=N的特征峰,进一步确认了其结构。
6.氧吸附能力测试:
   - 测试结果:Azo-COF的氧吸附能力最强,吸附能为1.52 eV,表明其对氧中间体的吸附能力优于其他两种COFs。
7.接触角测试:
   - 测试结果:Azo-COF的接触角为112°,小于Py-COF(135°)和Vinyl-COF(127°),表明其表面亲水性更好,有利于氧的扩散。

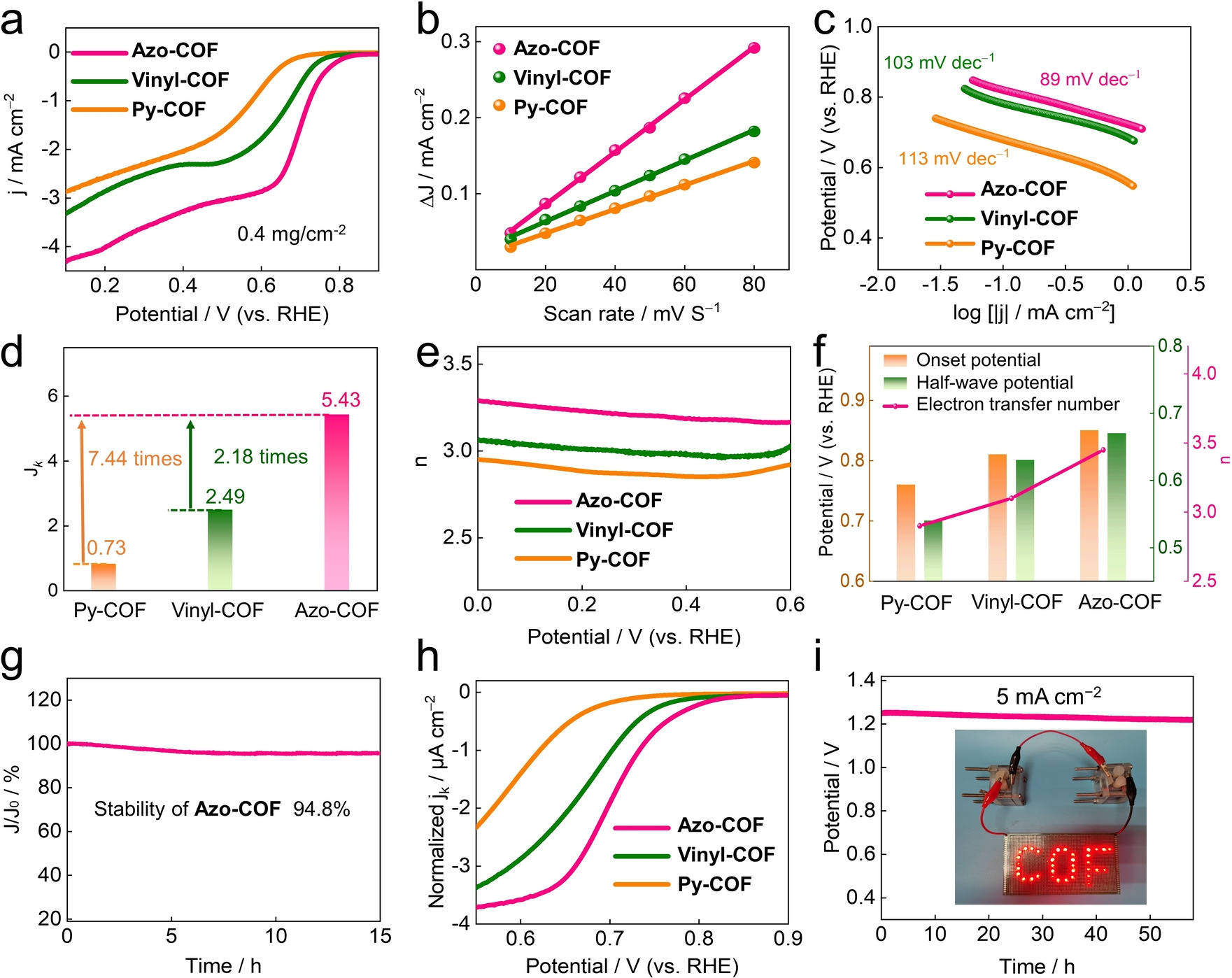

8.电化学测试:
   - 测试结果:Azo-COF在0.1 M KOH中的半波电位为0.68 V vs. RHE,Tafel斜率为89 mV dec⁻¹,表明其具有最快的反应动力学和最高的ORR活性。

总结:
本文通过引入不饱和键(C=C和N=N)成功调节了非金属COFs的电子结构,显著提高了其在氧还原反应中的性能。特别是Azo-COF,因其独特的电子结构和优异的氧吸附能力,在碱性电解液中展现出卓越的ORR性能。实验和理论计算结果表明,不饱和键的引入能够优化活性位点的电荷分布,从而提高氧中间体的吸附能力。



展望:
1. 探索更多种类的不饱和键及其组合,以进一步优化COFs的ORR性能。
2. 研究不饱和键在其他能源相关反应中的应用,如析氧反应(OER)和析氢反应(HER)。
3. 开发大规模制备不饱和键修饰COFs的方法,以推动其实际应用。

An Unsaturated Bond Strategy to Regulate Active Centers of Metal-Free Covalent Organic Frameworks for Efficient Oxygen Reduction
文章作者:Xiangyu Yan, Bingbing Wang, Jun Ren, Xiaojing Long, Dongjiang Yang
DOI:10.1002/anie.202209583
文章链接:https://onlinelibrary.wiley.com/doi/full/10.1002/anie.202209583
