摘要：

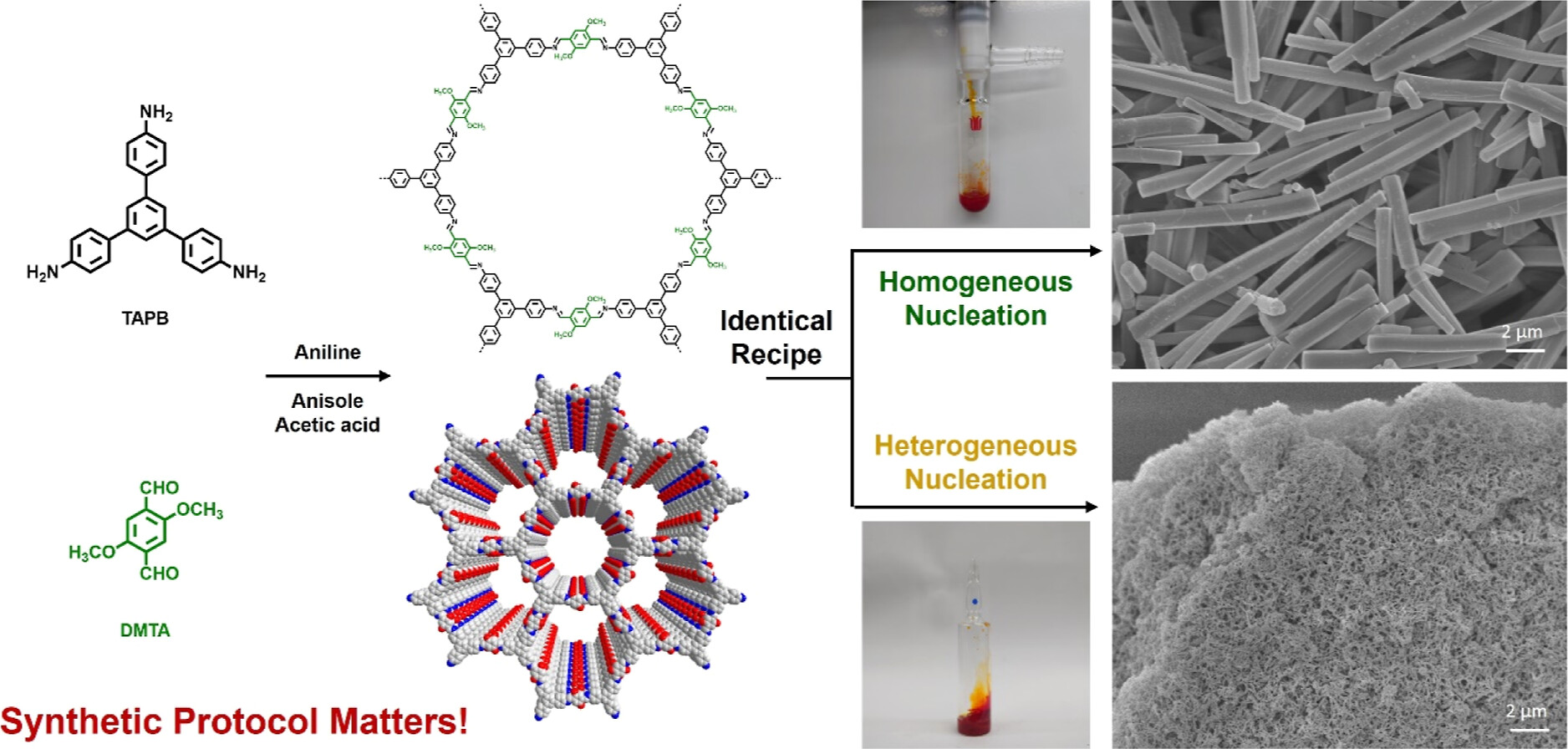

华南理工大学黄哲昊&新加坡国立大学江东林老师等报道的本篇文章（J. Am. Chem. Soc. 2024）中报道了一种合成单晶二维共价有机框架（2D COFs）的方法，并揭示了控制2D COFs结晶的关键合成参数。通过系统调节合成条件，包括玻璃器皿设置、脱气方法、溶剂、温度、调节剂和反应时间，发现这些参数极大地影响了聚合和结晶过程，从而控制晶体质量。研究发现，在50-70°C的温度下，所有组分溶解的均相系统中存在合适的调节剂，可以促进TPB-DMTP-COF单晶的生长，形成直径可调的200纳米至3微米、长度为1-20微米的单个棒状晶体。通过三维电子衍射（3DED）表征了单晶结构，揭示了2D聚合物片中连接体的反式和顺式两种构象，这些片以反平行模式堆叠，形成双尺寸单元格的框架结构。这些结果揭示了在多晶和单晶研究中被忽视的隐藏结构特征，为高质量单晶2D COFs的合成提供了新的见解。

研究背景：
1）在共价有机框架（COFs）领域，尤其是二维COFs的合成中，实现单晶2D COFs的合成一直是一个挑战，因为这一过程涉及到多个组分的复杂系统和难以控制的聚合反应。
2）近年来，不同的研究小组开发了多种协议来结晶2D COFs，其中引入调节剂是最常见的方法。通过调节剂的存在，可以缓慢结晶形成单晶。
3）本文作者通过系统地研究2D COFs的反应参数，揭示了它们如何影响聚合和结晶过程，并控制晶体质量。建立了一种新的方法，在调节条件下轻松结晶高质量的2D COF单晶，并揭示了2D COFs的隐藏结构特征。

实验部分：
1. TPB-DMTP-COF单晶的合成：
1) 将1,3,5-三(4-氨基苯基)苯（TAPB）14.0 mg（0.04 mmol）和苯甲醚（anisole）0.5 mL加入到4 mL玻璃瓶中，超声5分钟并在60°C烘箱中加热15分钟。
2) 将2,5-二甲氧基对苯二甲醛（DMTA）11.6 mg（0.06 mmol）、苯甲醚（anisole）0.5 mL和苯胺（aniline）54 μL（10 equiv.）加入到另一个4 mL玻璃瓶中，超声5分钟并加热至固体完全溶解。然后加入200 μL冰醋酸并继续在60°C烘箱中加热15分钟。
3) 将上述两种混合物在60°C下迅速混合并转移到预加热至60°C的10 mL Schlenk管中，快速脱气并用聚四氟乙烯盖子封闭。将管子在指定温度下放置指定时间。通过离心收集粗品，并用THF Soxhlet提取过夜。最后，用超临界二氧化碳干燥器激活晶体。
2. TPB-DMTP-COF纳米棒在传统安瓿管中的合成：
1) 将TAPB（14.0 mg，0.04 mmol）和DMTA（11.6 mg，0.06 mmol）加入到8 mL安瓿管中，加入苯甲醚（anisole）1 mL和苯胺（aniline）54 μL（10 equiv.）。超声5分钟以完全溶解单体。然后加入200 μL冰醋酸。
2) 立即通过一次冷冻-泵-解冻循环脱气，并火焰封闭。将管子在60°C烘箱中放置3天。通过抽滤收集粗品，然后用THF Soxhlet提取过夜。产品用超临界二氧化碳干燥器激活。
3. TPB-BPTA-COF单晶的合成：
1) 将TAPB（14.0 mg，0.04 mmol）、苯甲醚（anisole）0.4 mL和乙腈（MeCN）0.1 mL加入到4 mL玻璃瓶中，超声5分钟并在60°C烘箱中加热15分钟。
2) 将BPTA（11.6 mg，0.06 mmol）、苯甲醚（anisole）0.5 mL、乙腈（MeCN）0.1 mL和苯胺（aniline）43 μL（8 equiv.）加入到另一个4 mL玻璃瓶中，超声5分钟并加热至固体完全溶解。然后加入50 μL冰醋酸并继续在60°C烘箱中加热15分钟。
3) 将上述两种混合物迅速混合并转移到预加热至60°C的10 mL Schlenk管中，快速脱气并用聚四氟乙烯盖子封闭。将管子在60°C烘箱中放置指定时间。通过离心收集粗品，并用THF Soxhlet提取过夜。晶体用超临界二氧化碳干燥器激活。

分析测试：
1. 样品形态学表征：使用JEOL JSM-6701F场发射扫描电子显微镜（FESEM）检查样品形态，加速电压为5.0 kV。样品在THF中分散并滴铸在硅片上，干燥过夜后，涂覆约20 nm铂进行测量。

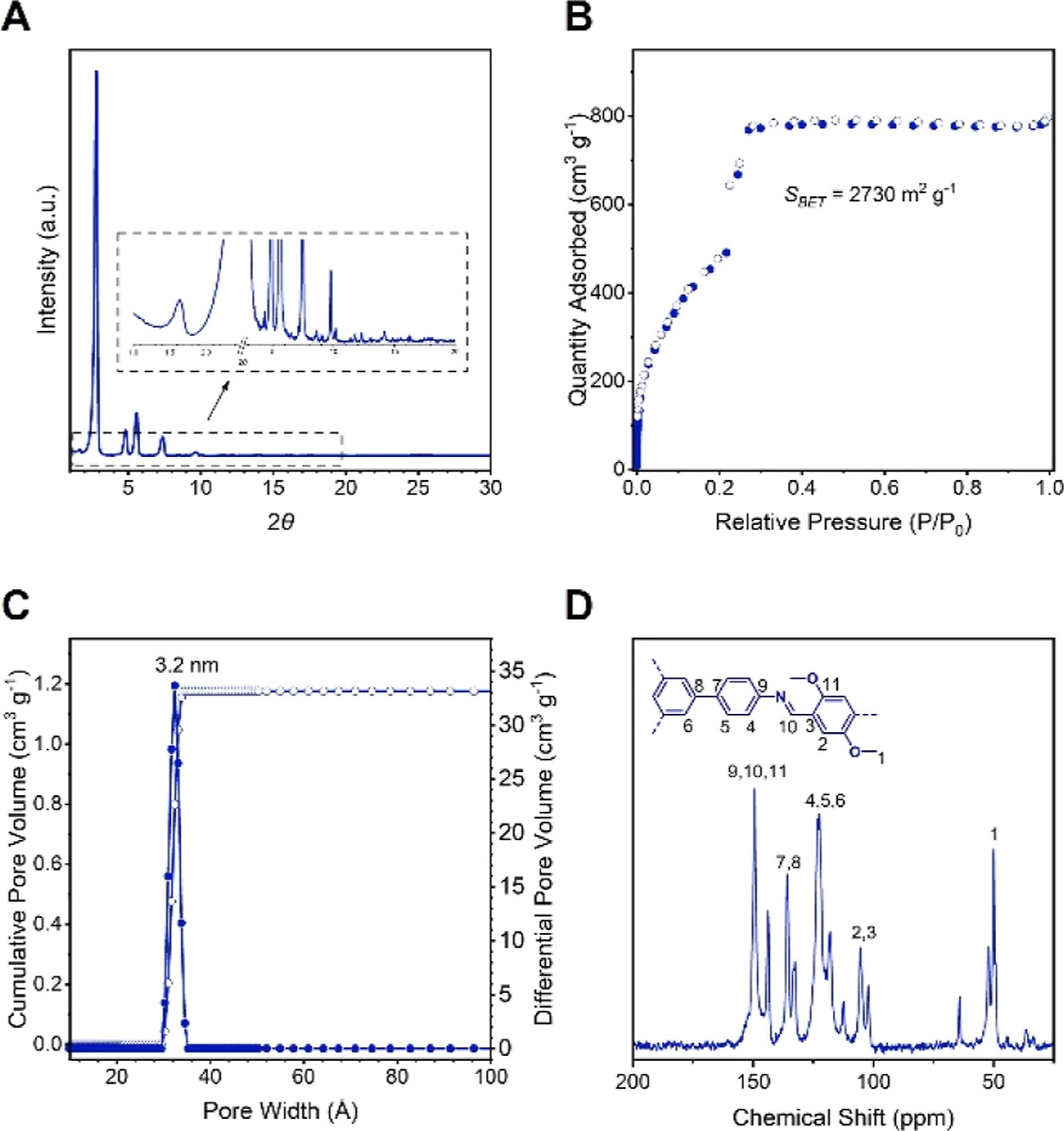

2. N2吸附-脱附等温线：在Micromeritics Instrument Corporation model 3Flex表面特性分析仪上测量77 K的N2吸附-脱附等温线，比表面积为2730 m2/g，孔容为1.18 cm3/g，孔径分布中心在32 Å。
3. 傅里叶变换红外光谱（FT IR）：在Bruker Alpha上记录FT IR光谱，使用KBr盘，在4000 - 500 cm-1频率范围内。结果显示C=N双键的新振动带在1615 cm-1处出现，表明C=N双键的形成，同时N-H和C=O的振动带减弱，表明聚合反应的完成。
4. 固体13C交叉极化魔角旋转核磁共振（13C CP/MAS NMR）：在Bruker DNP-NMR 400 MHz上记录13C CP/MAS NMR光谱，使用1.9 mm Bruker HXY探头，MAS频率为24 kHz。NMR信号在52.11和49.96 ppm处分配给甲氧基碳，表明链接剂中trans和cis构象的共存。
5. 热重分析（TGA）：在TA Instruments Q500上收集TGA曲线，加热速率为10°C/min，在N2气氛下进行。结果显示热稳定性高达400°C。

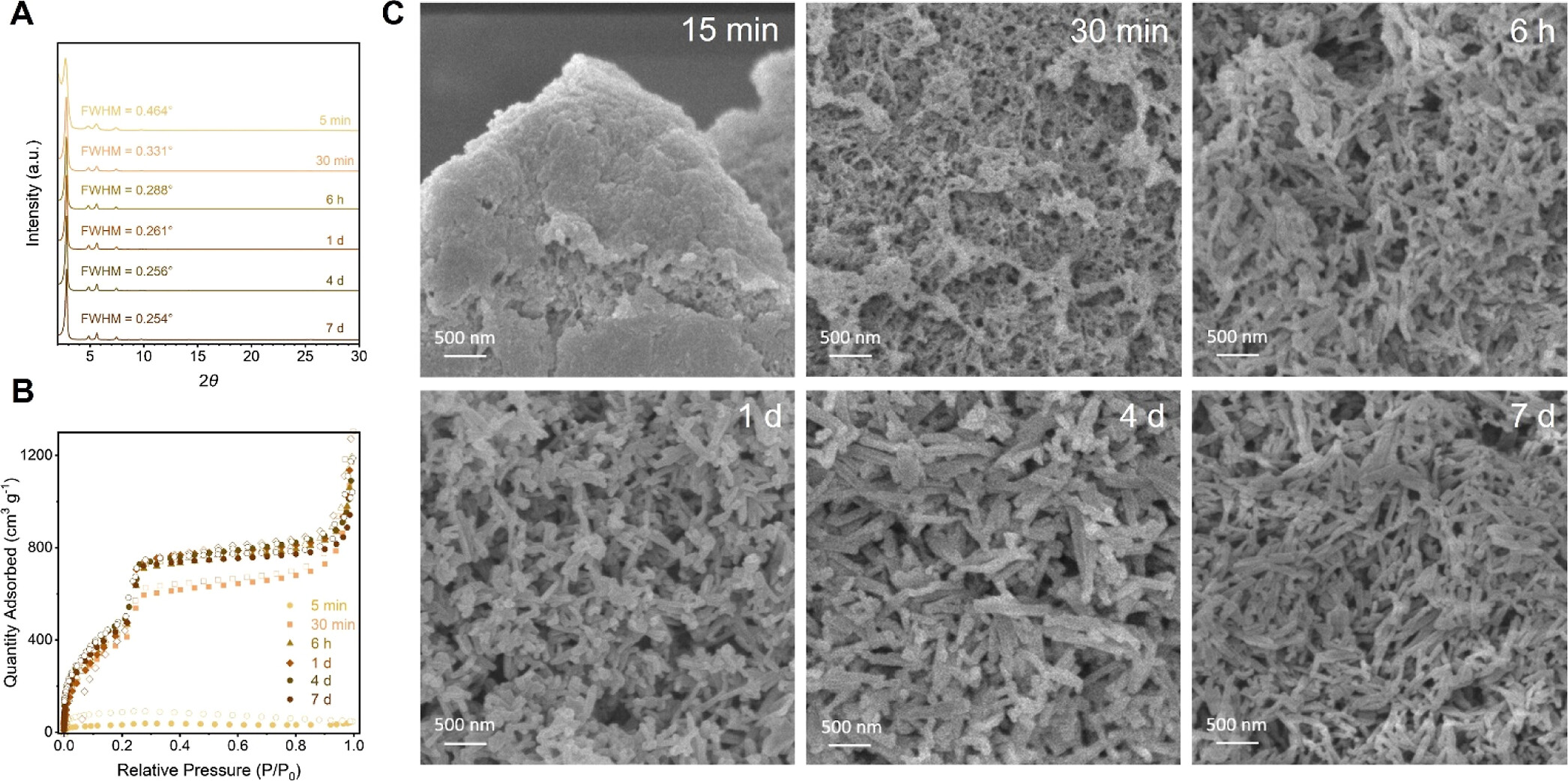

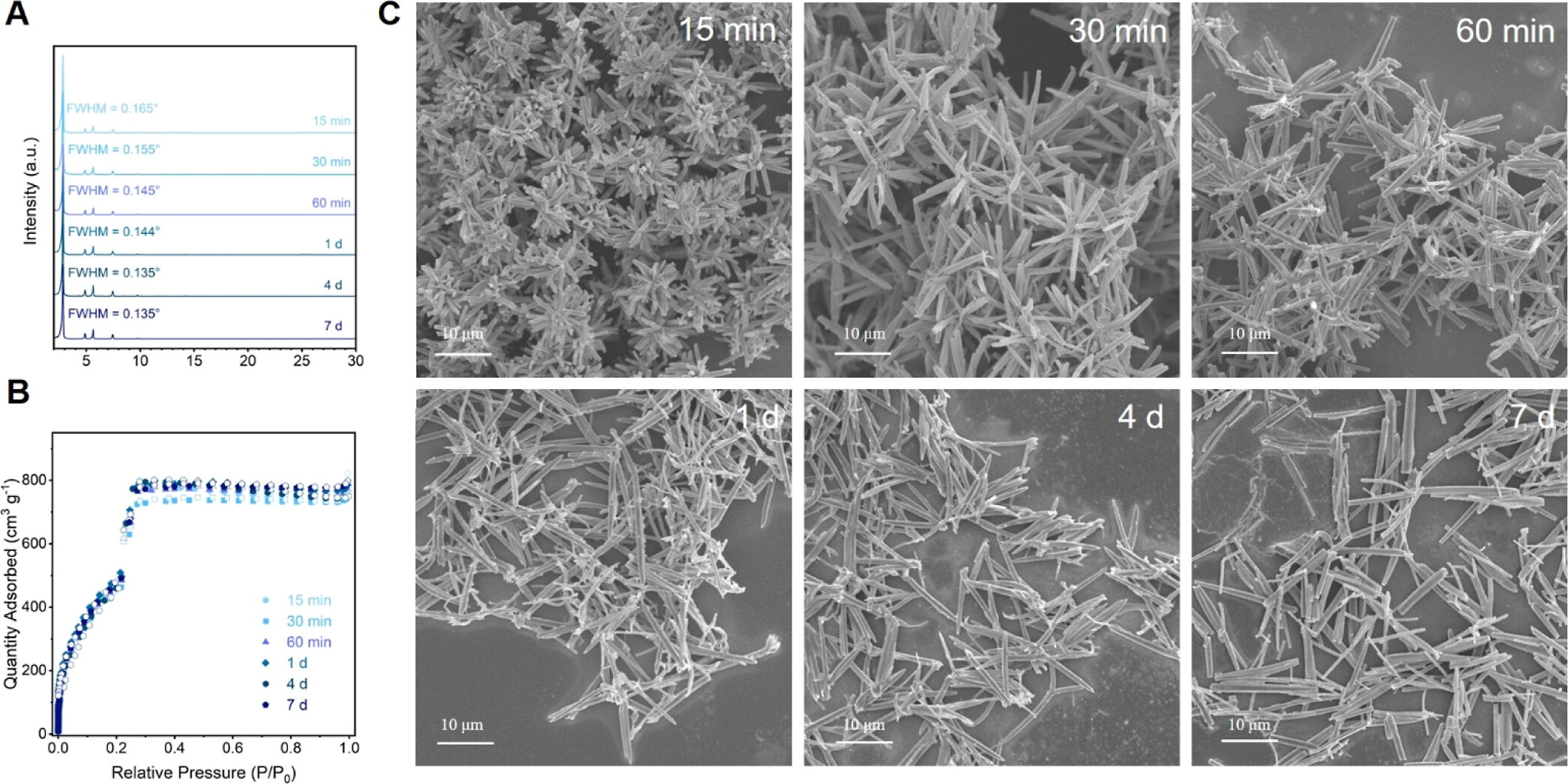

6. 粉末X射线衍射（PXRD）结果：使用Bruker D8 ADVANCE X射线衍射仪和Cu/Kα阳极（λ = 1.5418 Å）获得，从1°到30°，步长为0.01°。PXRD峰非常尖锐，半高宽（fwhm）在2θ = 2.78°处仅为0.135°，表明这些微棒的大2D域尺寸。
7. 3D电子衍射（3DED）数据：使用连续旋转电子衍射（cRED）协议分析TPB-DMTP-COF单晶的结构。3DED数据分辨率为1.37 Å，是迄今为止TPB-DMTP-COF的最高分辨率，数据完整性为91.9%。

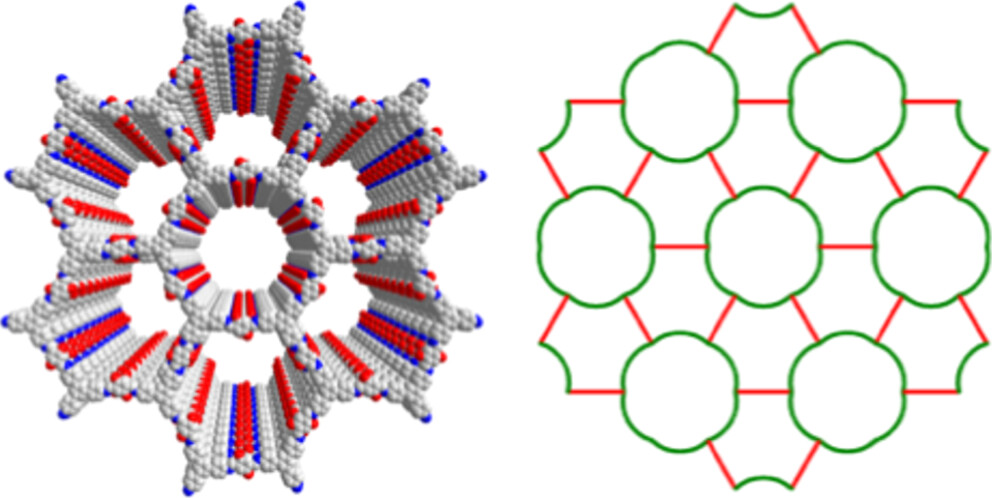

8. 3DED结构模型：通过3DED数据确定TPB-DMTP-COF的单元格参数为a = 65.319, b = 64.959, c = 7.232 Å，α = 90.84, β = 90.28, 和 γ = 120.11°，表明单元格在ab平面和沿c轴的层堆叠是以前报道的两倍。通过Pawley拟合优化TPB-DMTP-COF的单元格参数，最终单元格参数为a = b = 64.02(9)

总结：
本文成功地合成了单晶2D COFs，并揭示了以前未知的结构特征。通过系统地调整合成条件，作者实现了对单晶尺寸的控制，并发现TPB-DMTP-COF单晶呈现出扩展的六角形孔和晶格，具有较大的单元格尺寸，并且倾向于反平行堆叠模式。这些发现不仅推动了对COFs结构和性质的深入理解，也为设计和合成新型功能材料提供了新的思路。

展望：
本文的研究成果为2D COFs的合成和结构解析提供了重要的科学贡献。未来，作者可以进一步探索不同单体和调节剂对2D COFs结构和性能的影响，以及这些材料在实际应用中的潜力，例如在气体存储、分离和催化等领域的应用。此外，提高3DED技术的分辨率，以获得更精确的结构信息，也是未来研究的一个重要方向。

Synthesis of Single-Crystal Two-Dimensional Covalent Organic Frameworks and Uncovering Their Hidden Structural Features by Three-Dimensional Electron Diffraction
文章作者：Lejian Deng,# Wantao Chen,# Guojun Zhou, Ying Liu, Lingmei Liu, Yu Han, Zhehao Huang,* and Donglin Jiang*
DOI：10.1021/jacs.4c14535
文章链接：https://pubs.acs.org/doi/10.1021/jacs.4c14535
