摘要：

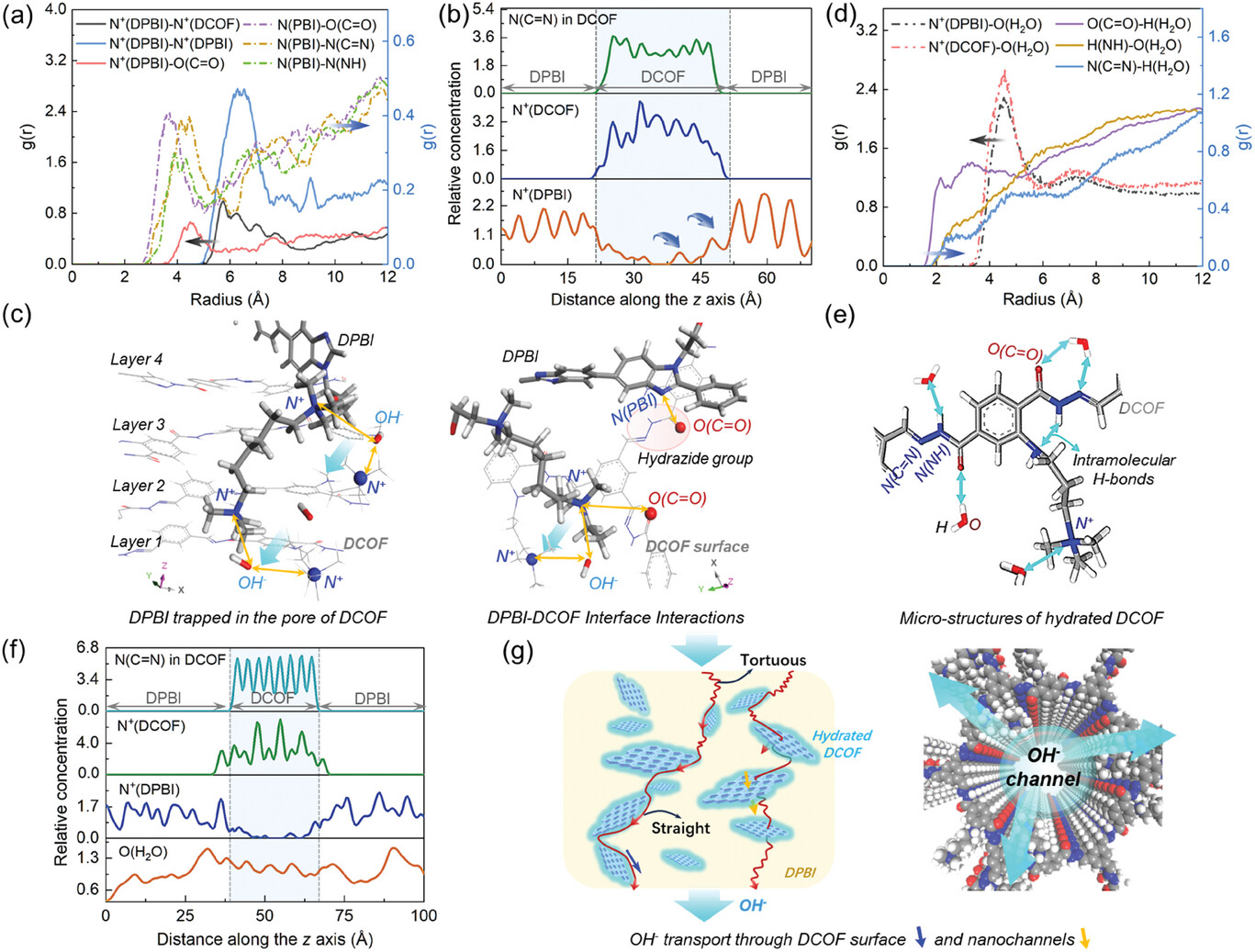

大连理工大学贺高红、吴雪梅老师等报道的本篇文章（Small 2024, 2407260）中报道了一种新型氨基丙基季铵功能化的共价有机框架（COF，简称DCOF），通过自下而上的策略合成，用于提升聚苯并咪唑（PBI）基阴离子交换膜的性能。DCOF膜展现出高结晶度和有序排列的季铵基团，具有较高的氢氧根离子传导性（172.5 mS cm−1）和极低的水膨胀率（5.3%）。将DCOF纳米片分散液掺入季铵二阳离子接枝的PBI（DPBI）基体中，通过分子模拟揭示了DCOF和DPBI之间的强静电和范德华界面相互作用，实现了20 wt.%的高掺杂含量和通过DCOF表面及纳米通道的互连离子通道。DCOF/DPBI-20%复合膜展现了29.7 MPa的拉伸强度、135.3 mS cm−1的氢氧根离子传导性和37.2%的低膨胀率。使用该膜组装的H2/O2单电池达到了323 mW cm−2的峰值功率密度，超过了大多数最近报道的基于COF的膜。

研究背景：
1) 在阴离子交换膜燃料电池（AEMFC）中，阴离子交换膜（AEM）的OH−传导性决定了电池的能量转换效率，但现有的聚合物AEMs在高离子传导性的同时伴随着过度的水膨胀，影响了膜的机械稳定性。
2) 研究者们探索了多种化学结构，如多重阳离子侧链、分支聚合物结构和嵌段共聚物，以改善聚合物AEMs中的亲水-疏水微观相分离，创建有效的OH−传输通道。此外，将无机纳米填料如氧化石墨烯（GO）、氧化锆（ZrO2）和层状双氢氧化物（LDH）掺入聚合物基体中，通过纳米填料-聚合物界面相互作用连接离子域，创建连续的离子通道。
3) 本文作者设计并合成了一种新型的氨基丙基季铵功能化的COF（DCOF），通过增强COF与聚合物基体之间的界面相互作用，提高了COF的掺杂含量，构建了连续的离子通道，从而在保持高离子传导性的同时增强了膜的机械性能。

实验部分：

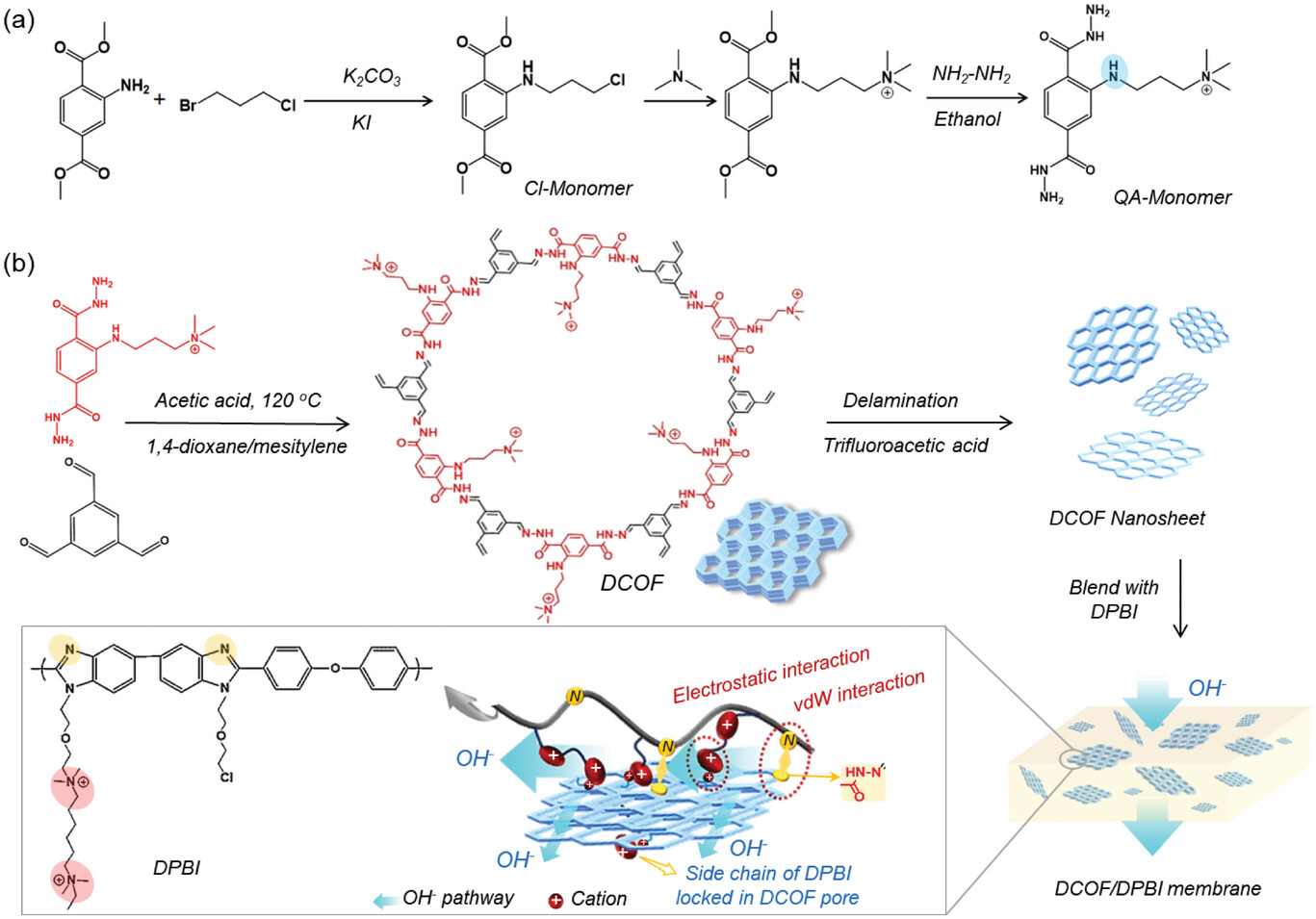

1. 季铵单体的合成：
   1) 将2-氨基对苯二甲酸二甲酯（3 g）溶解在乙腈（50 mL）中，加入过量的1-溴-3-氯丙烷和碳酸钠，以及碘化钾，回流90°C反应3天。
   2) 通过柱色谱（二氯甲烷/石油醚=1:1.5）纯化得到氯代单体（Cl-Monomer）。
   3) 将Cl-Monomer（0.5 g）溶解在乙酸乙酯（50 mL）中，加入过量的四甲基氯化铵溶液，80°C反应2天，生成黄色沉淀。
   4) 将沉淀（0.2 g）溶解在无水乙醇（60 mL）中，加入过量的水合肼，80°C回流2天，得到季铵单体（QA-Monomer）。
2. DCOF的合成：
   1) 将苯-1,3,5-三甲醛（0.16 g）和QA-Monomer（0.16 g）加入到1,4-二氧六环和间甲苯（2:1, v/v）混合溶液（15 mL）中，搅拌至均匀后加入冰醋酸水溶液（6 mol L⁻¹, 2 mL）。
   2) 将玻璃反应器冷冻、抽真空并解冻，重复三次后，120°C下反应72小时，得到QA功能化的共价有机框架（DCOF）。
3. 自支撑DCOF膜的制备：
   1) 将三聚甲醛（8 mg）溶解在二甲基亚砜（3 mL）中，加入QA-Monomer溶液（26 mg QA-Monomer, 4 mL DMSO, 0.5 mL去离子水），超声30分钟，搅拌3小时。
   2) 将混合物倒在干净的玻璃板上，80°C下反应2天，得到自支撑DCOF膜。
4. DCOF/DPBI复合膜的制备：
   1) 将DCOF分散在三氟乙酸和水中（体积比9:1），得到不同浓度的DCOF纳米片分散液。
   2) 将DPBI溶解在三氟乙酸中，制备浓度为10 mg mL⁻¹的涂覆溶液，与DCOF纳米片分散液混合，室温下超声20分钟。
   3) 将混合物倒在干净的玻璃板上，35°C下干燥12小时，80°C下进一步干燥12小时，得到DCOF/DPBI-x复合膜。

分析测试：

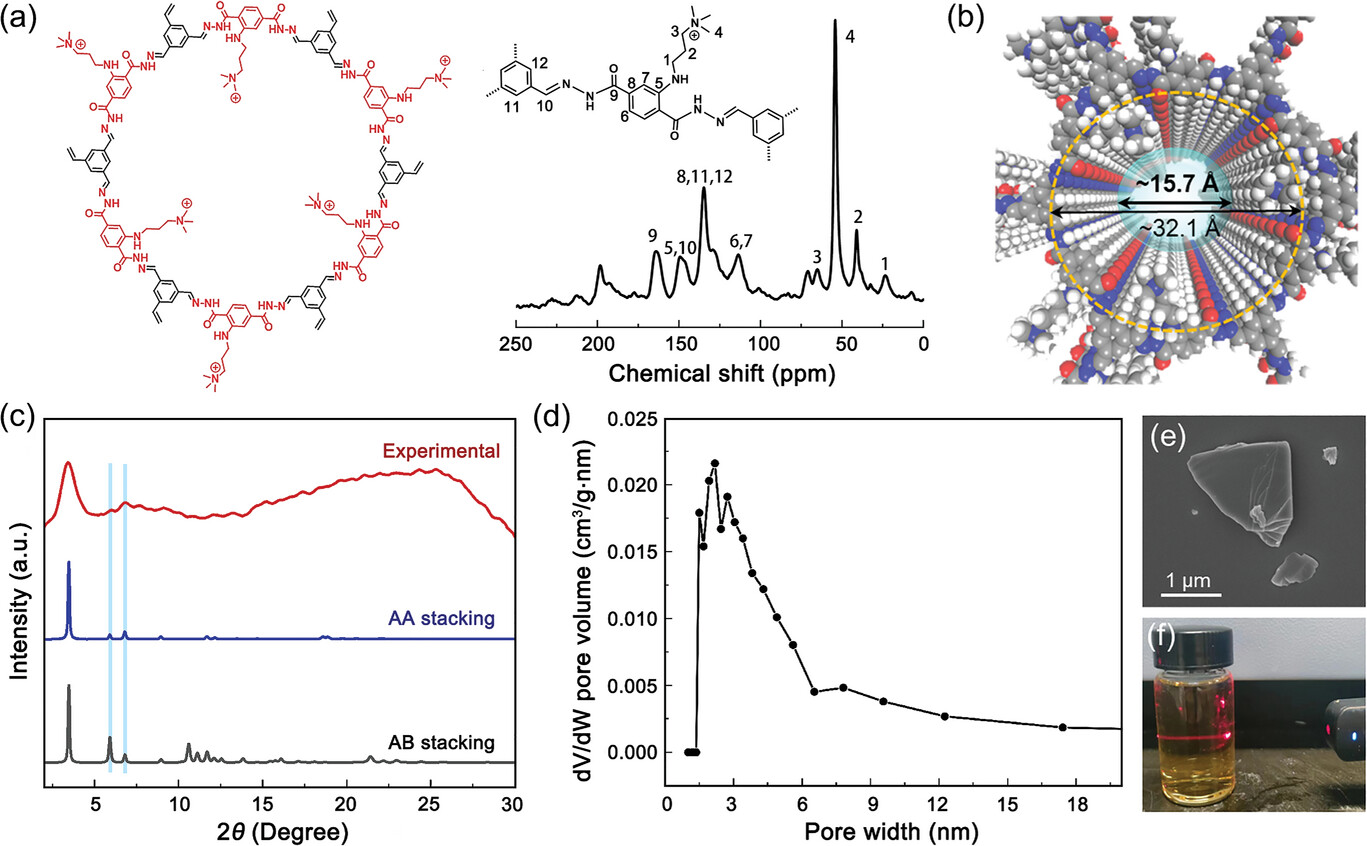

1. NMR光谱分析：
   - 1H NMR光谱确认了季铵单体的成功合成，特征酯峰在3.99 ppm消失，新氨基特征峰在4.30 ppm出现。
   - 13C CP-MAS固体核磁共振光谱显示DCOF在100-165 ppm之间的峰对应苯环上的碳原子，147 ppm处的峰对应酰腙键（─C≐N）的碳原子，54 ppm处的峰对应季铵基团中的C─N键。
2. FTIR光谱分析：
   - DCOF的FTIR光谱显示在1620 cm⁻¹处的新特征峰对应C≐N键，醛基团的特征峰在1700-1690 cm⁻¹之间消失，确认了DCOF的成功合成。
3. XRD分析：
   - DCOF的XRD谱图显示在3.7°、7.2°和24.5°处的明显衍射峰，分别对应DCOF的（100）、（200）和（001）晶面。
4. 氮气吸附-脱附曲线：
   - 氮气吸附-脱附曲线表明DCOF表现出IV型吸附行为，孔径分布主要集中在1.51至2.77 nm之间，比表面积为50.47 m² g⁻¹，孔体积为0.145 cm³ g⁻¹。

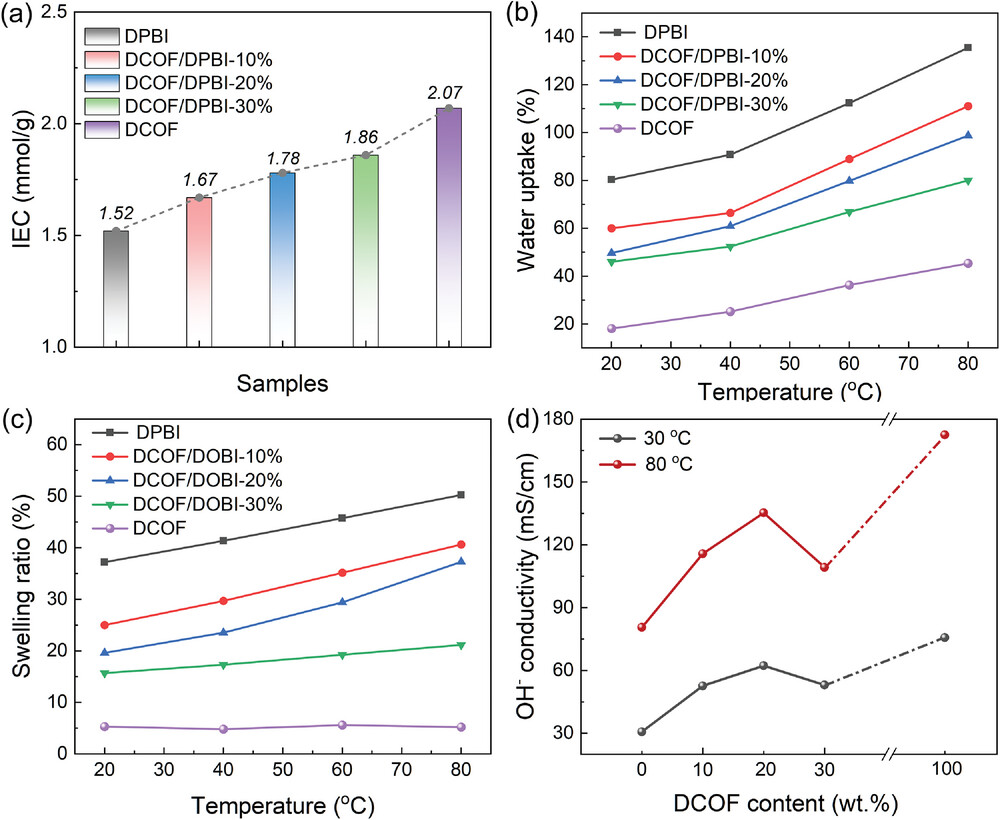

5. IEC测试：
   - DCOF的IEC为2.07 mmol g⁻¹，氮含量为17.92%，接近理论值。

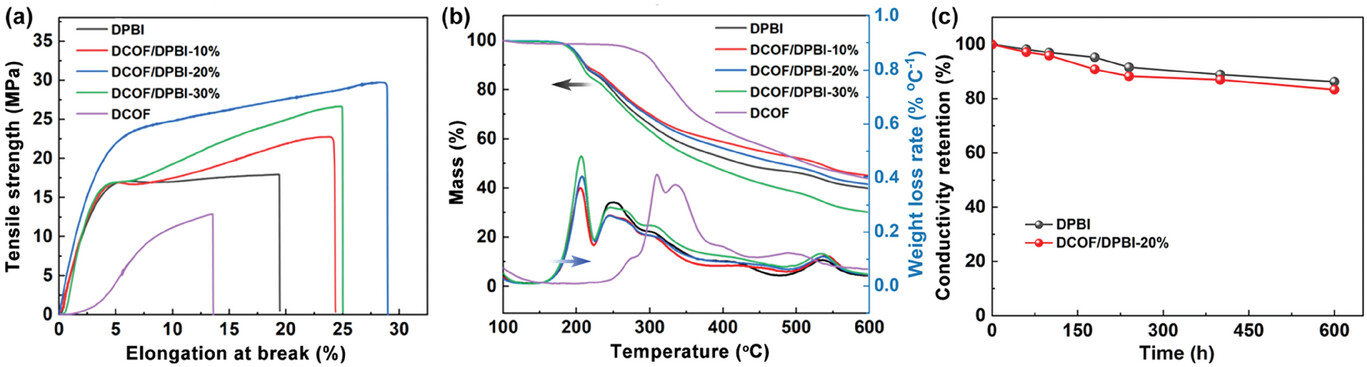

6. 机械性能测试：
   - 自支撑DCOF膜的拉伸强度为12.9 MPa，断裂伸长率为13.5%。
   - DCOF/DPBI-20%复合膜的拉伸强度为29.7 MPa，断裂伸长率为28.7%。
7. 热重分析（TGA）：
   - DCOF的TGA曲线显示其在200°C以下无明显重量损失，表明良好的热稳定性。
8. 碱稳定性测试：
   - DCOF/DPBI-20%膜在1 mol L⁻¹ KOH溶液中浸泡约600小时后，OH⁻传导性保留了约83.3%的初始值。

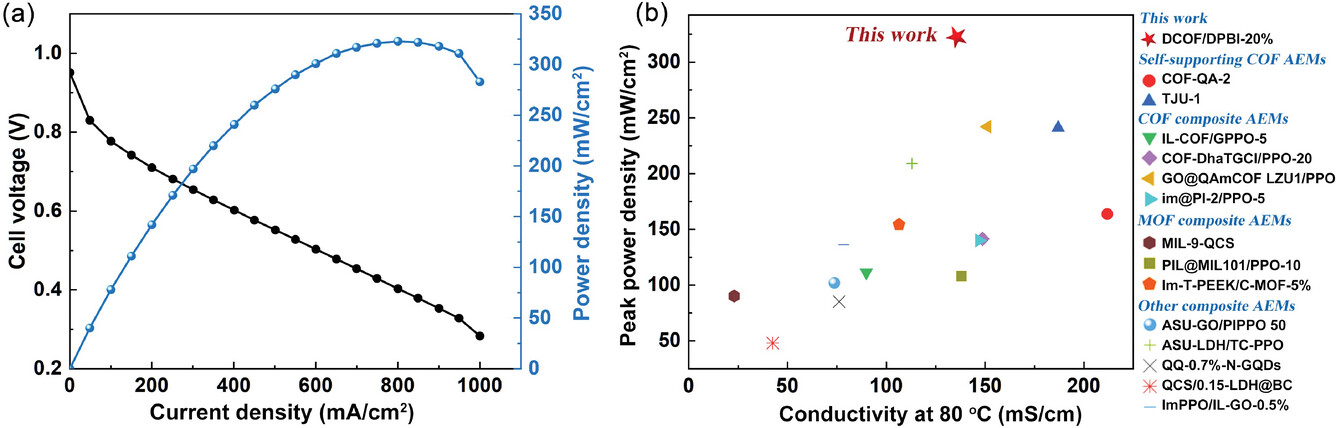

9. 燃料电池性能测试：
   - 使用DCOF/DPBI-20%膜组装的H2/O2单电池在70°C下达到323 mW cm⁻²的峰值功率密度。

总结：
本文成功开发了一种新型的氨基丙基季铵功能化的COF（DCOF），通过自下而上的策略合成，具有高结晶度和有序排列的季铵基团，实现了高氢氧根离子传导性和低水膨胀率。通过将DCOF掺杂到DPBI基体中，增强了DCOF与DPBI之间的界面相互作用，提高了DCOF的掺杂含量，构建了连续的离子通道，从而在保持高离子传导性的同时增强了膜的机械性能。使用该膜组装的H2/O2单电池达到了323 mW cm⁻²的峰值功率密度，超过了大多数最近报道的基于COF的膜。

展望：
本研究为高性能AEMs的开发提供了新的思路，特别是在增强COF与聚合物基体之间的界面相互作用方面。未来的研究可以进一步探索DCOF的结晶度提升和膜成型技术，以及在更广泛的应用场景中的性能表现。此外，对于DCOF的长期稳定性和规模化生产也是必要的后续研究课题。

De Novo Design of Aminopropyl Quaternary Ammonium-Functionalized Covalent Organic Frameworks for Enhanced Polybenzimidazole Anion Exchange Membranes
文章作者：Wanting Chen, Qiang Liu, Bo Pang, Fujun Cui, Leilei Wang, Fengpu Zhou, Gaohong He,* and Xuemei Wu*
DOI：10.1002/smll.202407260
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/smll.202407260
