English
+86-21-51987688
sales@chemsoon.com
我的账户
购物车
0
件
结构式搜索
首页
MOF材料有机配体
羧酸MOF配体
多元羧酸MOF配体
四元羧酸MOF配体
三元羧酸MOF配体
二元羧酸MOF配体
对苯二甲酸型配体
间苯二甲酸型配体
联苯二甲酸型配体
多联苯二甲酸型配体
其它二元羧酸配体
含氮MOF配体
多元含氮MOF配体
多元吡啶配体
多元咪唑配体
其他多元含氮唑配体
三元含氮MOF配体
三元吡啶配体
三元咪唑配体
其他三元含氮唑配体
二元含氮MOF配体
二元吡啶配体
二元咪唑配体
其他二元含氮唑配体
羧酸含氮混合MOF配体
多元混合配体
三元混合配体
二元混合配体
其他MOF配体
二维MOF配体
卟啉
A4-卟啉
A2B2-卟啉
A3B1-卟啉
原卟啉和其他卟啉
金属卟啉
可定制MOF配体
有机框架单体砌块
四苯乙烯砌块
单取代TPE分子
双取代TPE分子
四取代TPE分子
三苯基苯砌块
对苯二甲酸衍生物
异肽酸酯砌块
联吡啶中间体
卤代芳烃中间体
其他单体中间体
COF有机单体
醛COF单体
多元醛基COF单体
四元醛基COF单体
三元醛基COF单体
二元醛基COF单体
氨基COF单体
多元氨基COF单体
四元氨基COF单体
三元氨基COF单体
二元氨基COF单体
硼酸和硼酸酯单体
多元硼酸单体
三元硼酸单体
二元硼酸单体
炔基有机框架单体
多元炔基单体
三元炔基单体
二元炔基单体
腈基有机框架单体
多元腈基单体
三元腈基单体
二元腈基单体
乙腈基单体
卤代有机框架单体
多元卤代单体
三元卤代单体
二元卤代单体
邻二酚和二胺单体
多元二酚和二胺单体
三元二酚和二胺单体
二元二酚和二胺单体
混合COF单体
其他COF单体
可定制COF单体
MOF-有机框架材料
按金属分类的MOF材料
含铁MOF材料
含铜MOF材料
含铝MOF材料
含锆MOF材料
含锌MOF材料
含钛MOF材料
含铬MOF材料
其它金属MOF材料
双金属/MOF材料
按构型来源的MOF材料
IRMOFs
IRMOFs 1-12
MOF-74
MIL-MOF材料
MIL-101型MOF材料
MIL-100型MOF材料
MIL-53型MOF材料
其他MIL-MOFs
ZIF-MOF材料
UiO-MOF材料
PCN-MOF材料
阴离子柱撑多孔材料
其他构型MOF材料
不同功能的MOF材料
气体吸附和分离
氢气吸附和分离
二氧化碳吸附和分离
工业气体分离
乙炔/乙烯/乙烷的分离
丙炔/丙烯/丙烷的分离
氧气吸附和空分
大孔MOF-用于酶固定
规则介孔MOF材料
细胞实验用纳米级MOF
二维导电MOF材料
吸水吸湿MOF材料
发光MOF材料和探针
MOF掺杂复合与衍生
MOF碳化材料
HOF氢键有机框架材料
COF-有机多孔材料
COF共价有机框架材料
亚胺类COF材料
β-酮烯胺TP-COF材料
共价三嗪框架材料CTF
聚酰亚胺PI-COF材料
sp2-碳碳双键COF材料
不同功能特点COF材料
光电功能COF材料
卟啉酞菁基COF材料
噻吩噻唑基COF材料
杂稠环COF材料
AIE-COFs
三苯胺COF材料
三嗪/三苯基苯COF
侧链可后修饰的COF
羟基侧链的COF
乙烯基/炔基侧链COF
可离子化COF
可络合金属COF
特殊形貌和分散性COF
不同拓扑结构COF材料
3D-COF材料
高分子功能材料
g-C3N4 碳化氮
RAFT试剂
离子液体
光电材料
荧光探针及中间体
光电材料中间体
高分子单体
引发剂
交联剂
Cross-Linkers
聚合物
合成化学
原料药合成
API原料药
医药中间体
中药标准品
抑制剂
农药标准品
辅酶
植物提取物衍生物
特种氘代试剂
配体和催化剂
不对称催化配体
小分子催化剂
其他配体
金属催化剂
合成砌块
手性中间体
稠环及衍生物
叠氮/重氮
芳烃
取代芳烃
羧酸/酯类
含氮杂环
腈类
硼酸
长链
烯烃/炔烃
其它化合物
首页
>
行业动态
> 【Co-MOF材料】通过配位溶剂变化增强电催化析氧反应
【Co-MOF材料】通过配位溶剂变化增强电催化析氧反应
摘要:
National Institute of Technology Calicut的Anjana Chanthapally等报道的本篇文章(
Cryst. Growth Des. 2024
)中报道了三种基于吡啶甲酸配体的钴(II)配位框架,通过溶剂热法合成,并研究了它们作为氧气进化反应(OER)电催化剂的潜力。这些框架在碱性条件下表现出显著的OER活性,其中化合物1在10 mA cm−2的电流密度下表现出0.37 V的过电位和78.9 mV的Tafel斜率,优于其他两种同构结构。研究表明,配位溶剂的变化对配位网络的电催化活性有显著影响,化合物1中配位的水分子在OER中起到了不可或缺的作用。本研究强调了配位环境在催化活性中的重要性,并为设计无贵金属的先进电催化剂提供了模板。
研究背景:
1) 氧气进化反应(OER)是金属-空气电池和水分解设备中的关键电化学氧化还原反应。目前,OER的能垒较高,需要设计高效的电催化剂以降低能量消耗。
2) 已有研究通过使用贵金属氧化物(如IrO2和RuO2)作为OER催化剂,但因成本和耐久性问题限制了广泛应用。也有研究通过在MOFs中引入3d过渡金属(Co、Fe、Ni)来提高OER效率。
3) 作者通过改变钴基MOFs中配位溶剂的种类,研究了配位环境对OER活性的影响。特别是,通过引入配位水分子,显著提高了OER性能,为设计新型高效电催化剂提供了新思路。
实验部分:
1. 合成钴基配位框架
- 操作步骤:
1)对于化合物1的合成,将硝酸钴六水合物(45 mg,0.01 mmol)溶解在1 mL水中,4-吡啶甲酸(50 mg,0.02 mmol)溶解在4 mL DMF中,然后将两溶液混合并在120°C下进行溶剂热反应,缓慢冷却后得到粉红色片状晶体。
2)对于化合物2的合成,将硝酸钴六水合物(90 mg,0.02 mmol)和4-吡啶甲酸(100 mg,0.04 mmol)分散在10 mL乙醇中,加入三乙胺作为碱,然后在145°C下进行溶剂热反应,缓慢冷却后得到红色小方块状晶体。
3)对于化合物3的合成,将高氯酸钴六水合物(90 mg,0.01 mmol)和4-吡啶甲酸(100 mg,0.03 mmol)分散在5 mL DMA中,然后在130°C下进行溶剂热反应,缓慢冷却后得到红色小方块状晶体。
4)所有合成后的晶体用相应的溶剂洗涤并晾干,计算产率。
2. 结构表征
- 操作步骤:
1)使用Elementar Vario EL III进行元素分析。
2)使用SDT 2960热分析仪在氮气氛围下进行热重分析(TGA),加热速率为5°C/min。
3)使用PANalytical X'Pert3粉末X射线衍射仪记录PXRD图谱。

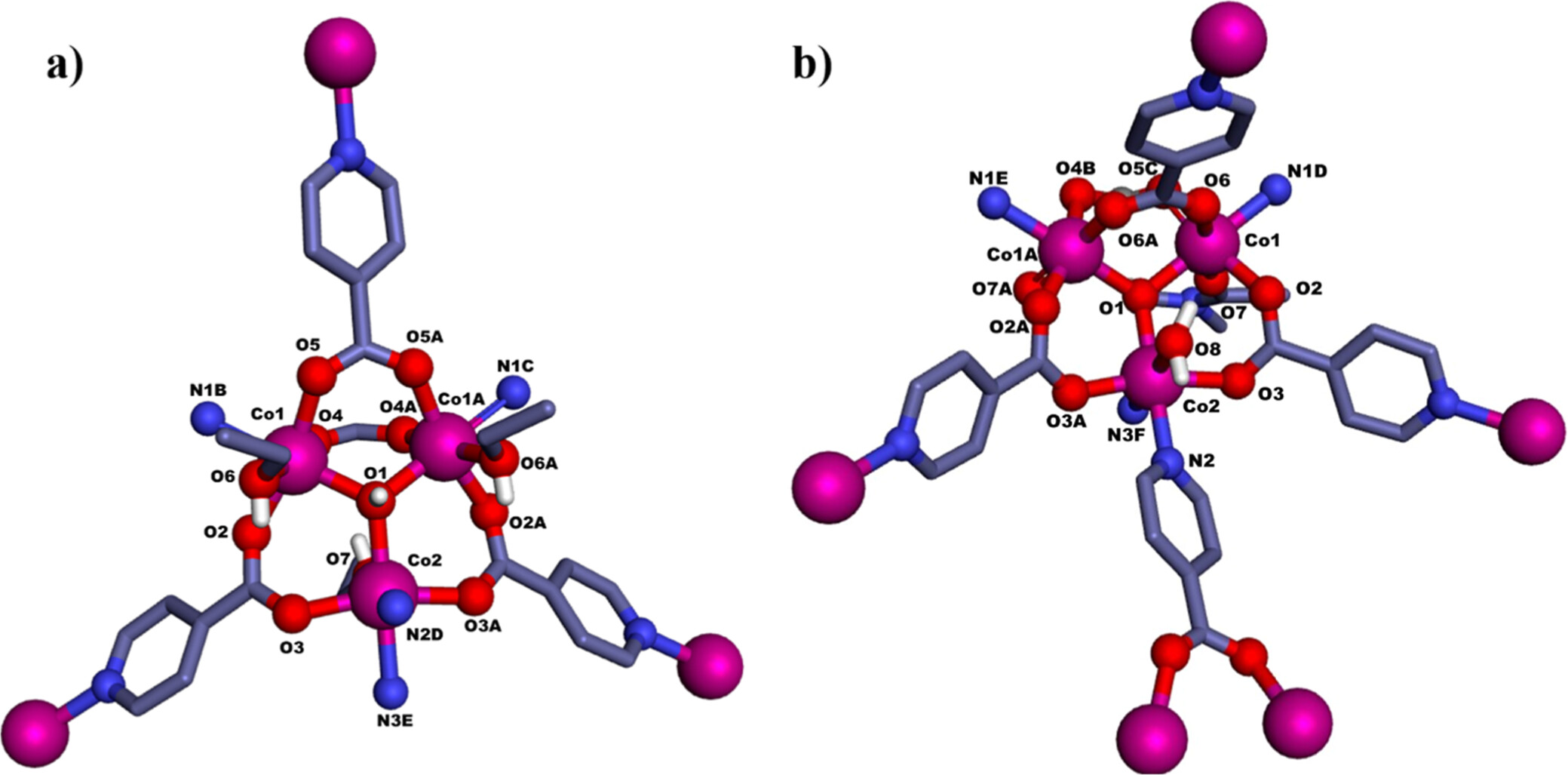

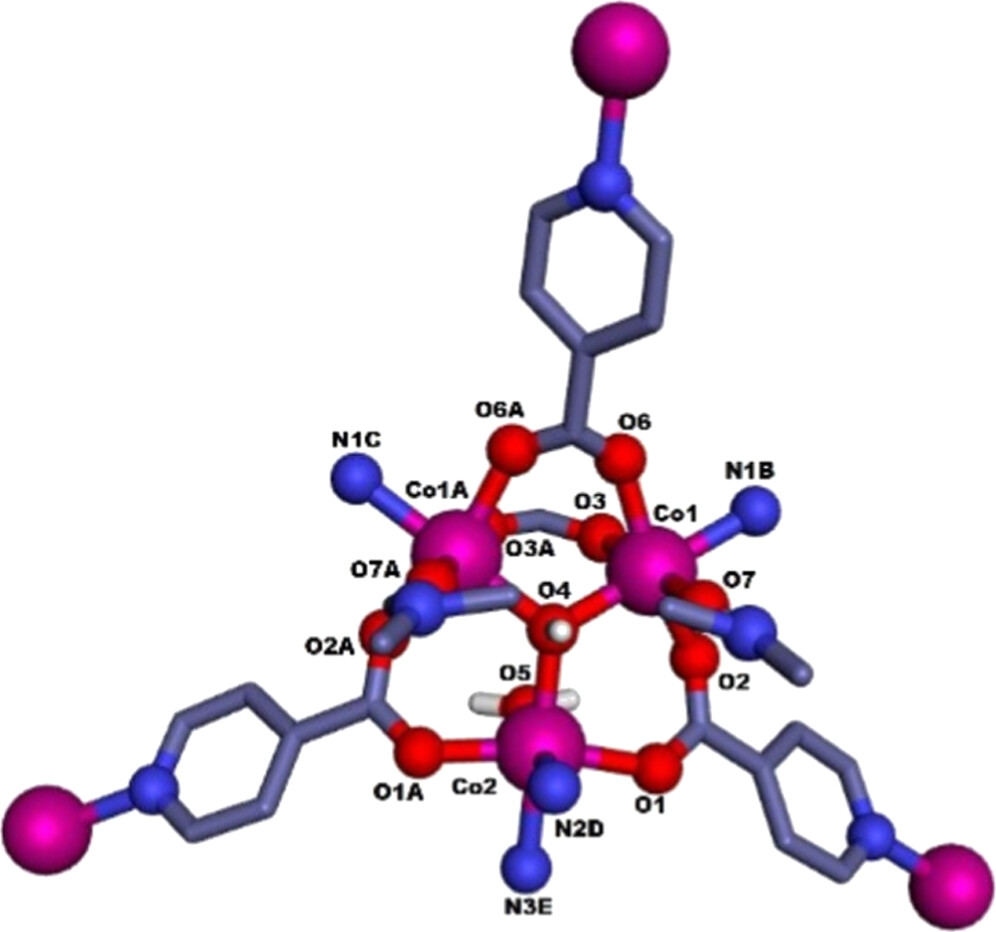

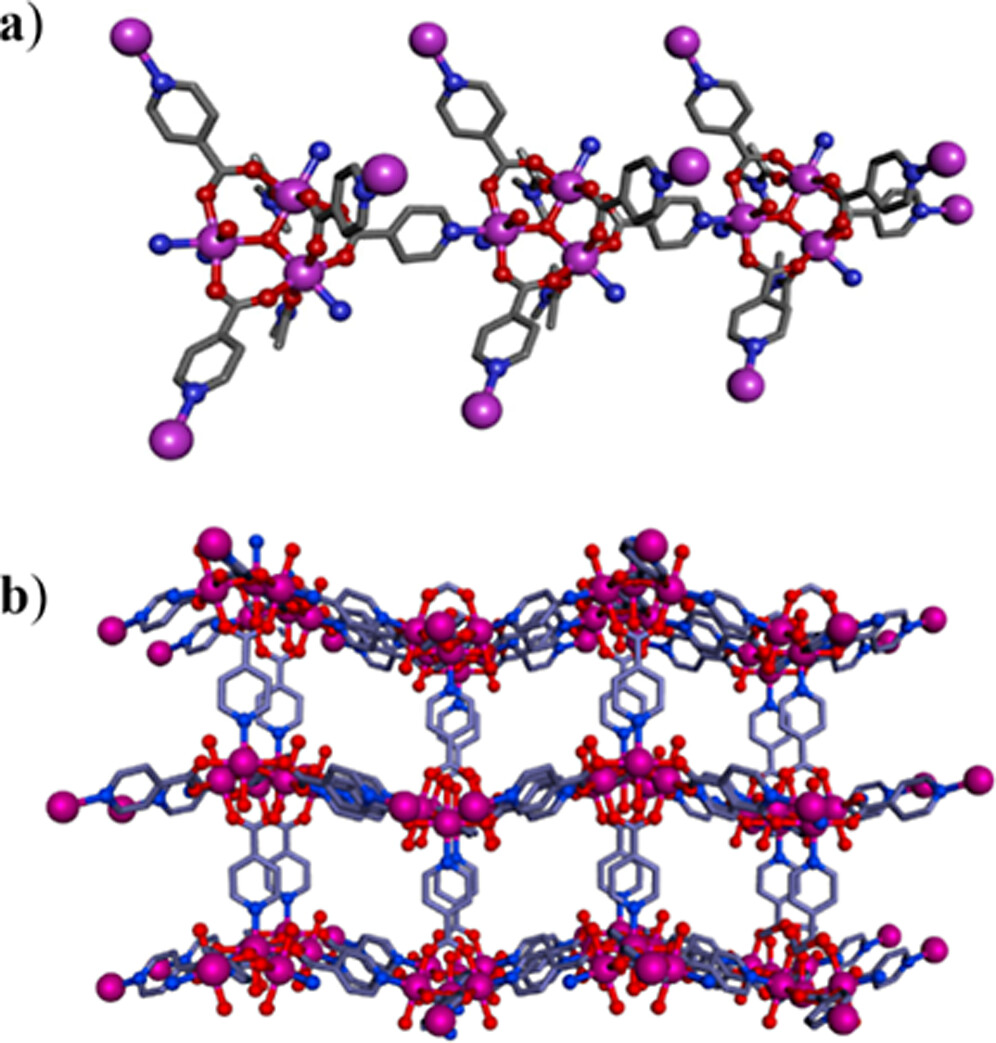

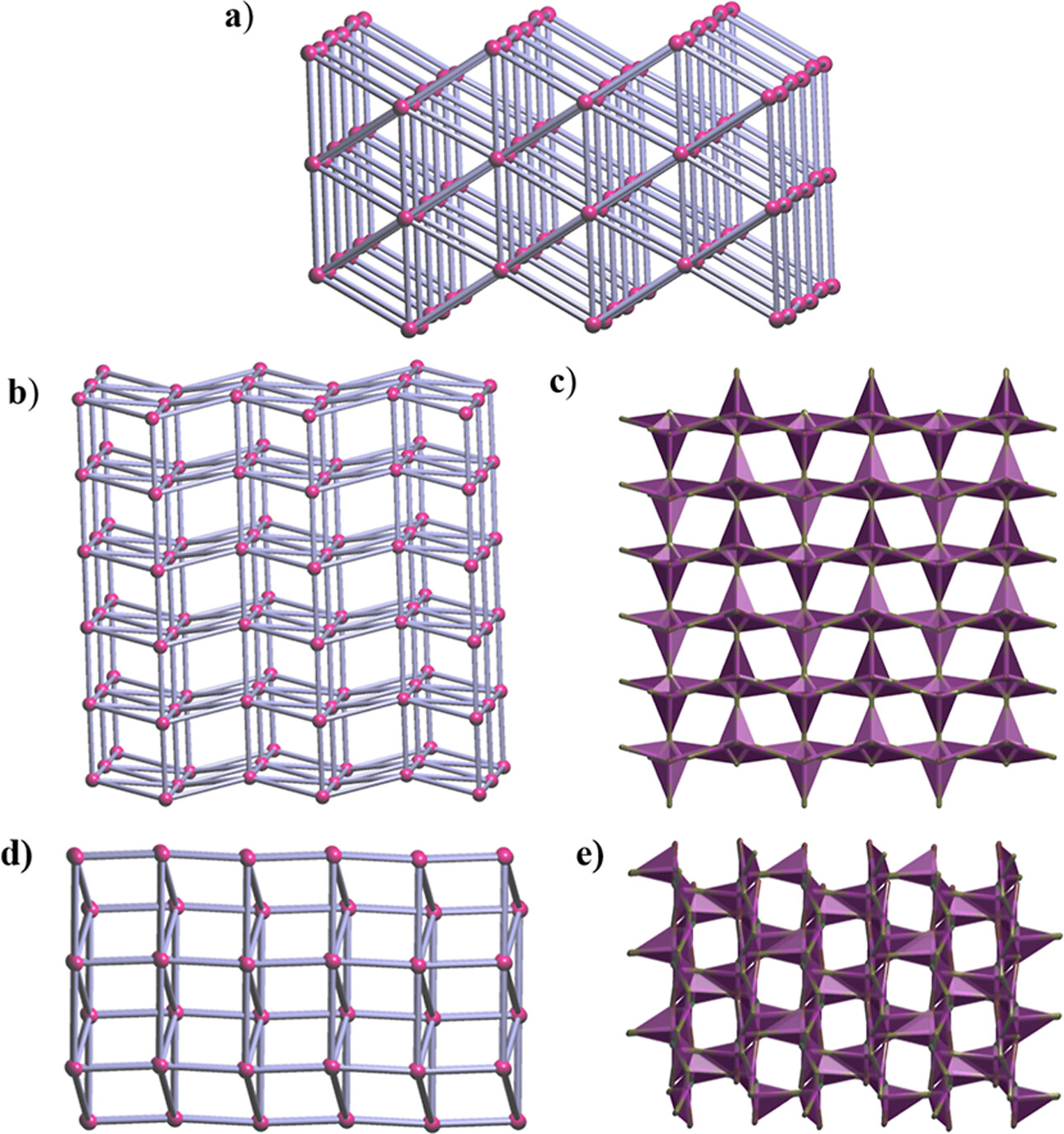

4)使用Bruker APEX衍射仪收集单晶X射线衍射数据,并使用SHELXTL软件进行结构解析。
3. 电化学性能测试
- 操作步骤:
1)使用Autolab M204和Metrohm AG旋转圆盘电极(RDE)进行所有电化学测量,使用1 M KOH作为电解液。
1)所有工作电极在测量前进行彻底的机械和电化学清洁,电解液用99.6%纯氮气饱和。
2)将催化剂墨水(催化剂与去离子水比例为1:1)滴铸在RDE上,室温下干燥。
3)测量电位调整为可逆氢电极,旋转速度统一为1600 rpm。
4)计算催化剂的过电位,并进行电化学阻抗谱(EIS)测试。
分析测试:
1. 元素分析
- 测试结果:
- 化合物1:计算得C 39.45%,H 4.92%,N 10.52%;实测得C 39.05%,H 5.82%,N 10.33%。
- 化合物2:计算得C 43.08%,H 5.22%,N 6.98%;实测得C 43.05%,H 5.82%,N 6.33%。
- 化合物3:计算得C 38.11%,H 4.75%,N 8.89%;实测得C 38.55%,H 4.82%,N 8.53%。
2. 热重分析(TGA)
- 测试结果:
- 所有MOFs在300°C以下稳定,TGA确认了结构中溶剂分子的存在。
3. 粉末X射线衍射(PXRD)
- 测试结果:
- 所有样品的PXRD图谱与模拟图谱匹配,证实了合成样品的结构。

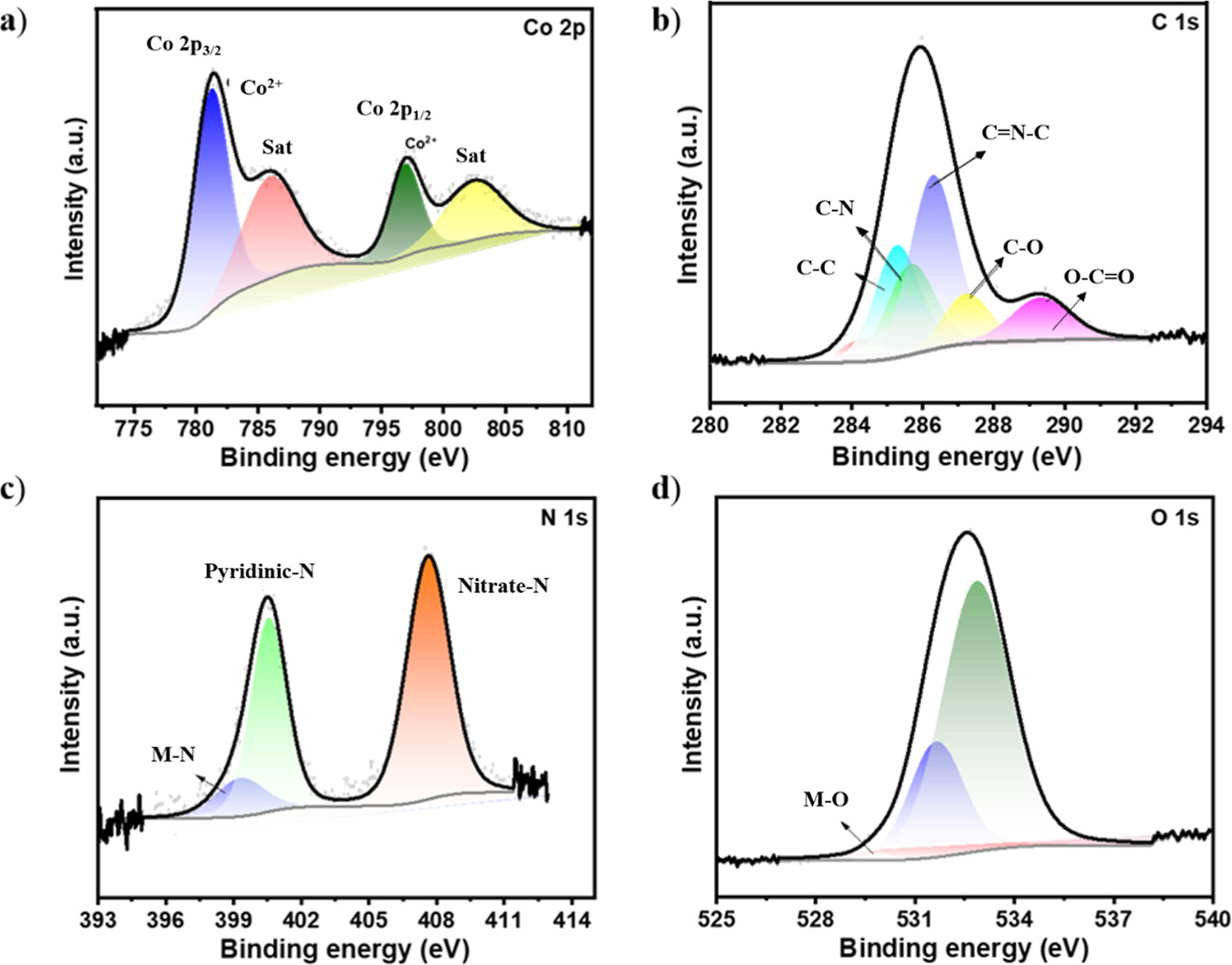

4. X射线光电子能谱(XPS)
- 测试结果:
- Co 2p峰位于781和796 eV,卫星峰位于785.9和802.46 eV,确认了Co2+的存在。
- C 1s峰分解为5个峰,表明了不同化学环境中碳的存在。
- N 1s和O 1s数据揭示了金属-氮、吡啶氮、硝酸根氮以及金属-氧、羧基氧和吸附水的存在。
5. 电化学性能测试
- 测试结果:

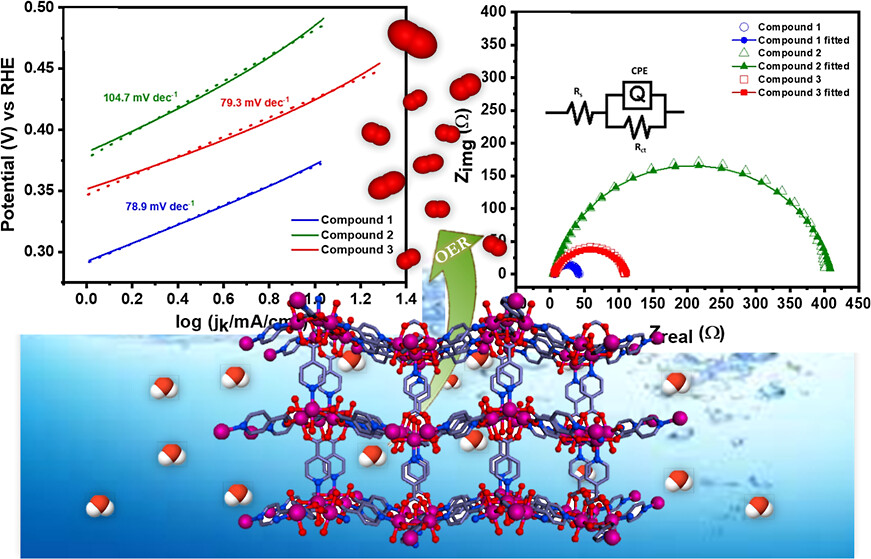

- 化合物1在10 mA cm−2的电流密度下表现出0.37 V的过电位和78.9 mV的Tafel斜率。
- EIS测试显示化合物1具有最小的电荷转移电阻(35.91 Ω),优于其他两种同构结构。
总结:
本文成功合成了三种钴基配位框架,并研究了它们作为OER电催化剂的性能。研究发现,配位溶剂的变化对电催化活性有显著影响,尤其是配位水分子的存在,显著提高了OER性能。化合物1因其优异的OER活性和较低的过电位,被认为是一种有潜力的无贵金属电催化剂。本研究为设计新型高效电催化剂提供了新的思路,并强调了配位环境在电催化活性中的重要性。
展望:
本研究为钴基MOFs在OER中的应用提供了新的视角,未来的研究可以进一步探索不同配位环境对电催化性能的影响,以及这些材料在实际能源转换设备中的应用潜力。此外,还可以研究通过改变配体或金属中心来优化电催化性能,以及这些材料在长期运行中的稳定性和耐久性。
Isomorphous Cobalt Coordination Frameworks: Enhancing Electrocatalytic Oxygen Evolution Reaction through Coordinated Solvent Variations
文章作者:
Anjana Chanthapally,* Anagha Yatheendran, and N. Sandhyarani
DOI:
10.1021/acs.cgd.4c00890
文章链接:
https://pubs.acs.org/doi/10.1021/acs.cgd.4c00890
本文为科研用户原创分享上传用于学术宣传交流,具体内容请查阅上述论文,如有错误、侵权等请联系修改、删除。未经允许第三方不得复制转载。
购销咨询
技术咨询
选择分类
